Cáp nối đất ESD có phải là chìa khóa để kiểm soát tĩnh điện đáng tin cậy trong thiết bị điện tử hiện đại không?

Trong thời đại mà hiện tượng phóng tĩnh điện (ESD) có thể âm thầm phá hủy các linh kiện điện tử và dây chuyền sản xuất nhạy cảm,Cáp nối đất ESDđóng vai trò là thiết bị then chốt để đảm bảo đường xả an toàn.

Cáp nối đất ESD là gì và thông số kỹ thuật chính

Định nghĩa và Mục đích

MỘTCáp nối đất ESD(còn được gọi là dây nối đất ESD hoặc cáp phóng tĩnh điện) là cáp dẫn điện kết nối bàn làm việc, dây đeo cổ tay, khung ion hóa hoặc thảm ESD với một điểm nối đất xác định. Chức năng của nó là cung cấp một đường dẫn có điện trở thấp để tiêu tán tĩnh điện xuống đất một cách an toàn, ngăn chặn các hiện tượng phóng tĩnh điện không kiểm soát được có thể làm hỏng các bộ phận hoặc gây ra trục trặc.

Thông số cốt lõi của cáp nối đất ESD

Dưới đây là bảng thông số kỹ thuật tiêu chuẩn minh họa các thông số điển hình được sử dụng trong việc lựa chọn hoặc đánh giá các loại cáp đó:

Các thông số này có thể thay đổi tùy thuộc vào môi trường ứng dụng, tiêu chuẩn quy định và yêu cầu của khách hàng.

Chủ đề trung tâm của bài viết này

Mục tiêu cốt lõi ở đây là giải thíchtại sao Cáp nối đất ESD lại quan trọng đối với việc điều khiển tĩnh, cách chọn, cài đặt và bảo trì nó, Vànhững xu hướng tương lai nào đang định hình sự phát triển của nó. Ngoài ra, bài viết sẽ giải đáp hai câu hỏi thường gặp và hướng dẫn bạn các giải pháp của thương hiệu Quande.

Tại sao cáp nối đất ESD lại quan trọng - Ưu điểm & vai trò

Tại sao kiểm soát tĩnh lại quan trọng

• Bảo vệ các thiết bị điện tử nhạy cảm: Các mạch tích hợp, thiết bị gắn trên bề mặt và cảm biến hiện đại có thể bị phá hủy do phóng tĩnh điện rất nhỏ (thường dưới 100 V).

• Năng suất và chất lượng: Các hiện tượng tĩnh điện có thể gây ra hư hỏng tiềm ẩn, làm giảm độ tin cậy của sản phẩm và dẫn đến hỏng hóc tại hiện trường.

• An toàn và tuân thủ: Nhiều tiêu chuẩn sản xuất điện tử (chẳng hạn như ANSI/ESD S20.20, IEC 61340) yêu cầu các đường nối đất và giới hạn điện trở xác định.

Do đó, Cáp nối đất ESD là một thành phần quan trọng trong chương trình điều khiển ESD.

Ưu điểm của cáp nối đất ESD chất lượng cao

1. Xả có kiểm soát: Điện trở tích hợp (thường là 1 MΩ) đảm bảo tiêu tán tĩnh điện ở tốc độ an toàn, được kiểm soát, giảm nguy cơ hồ quang hoặc tia lửa điện.

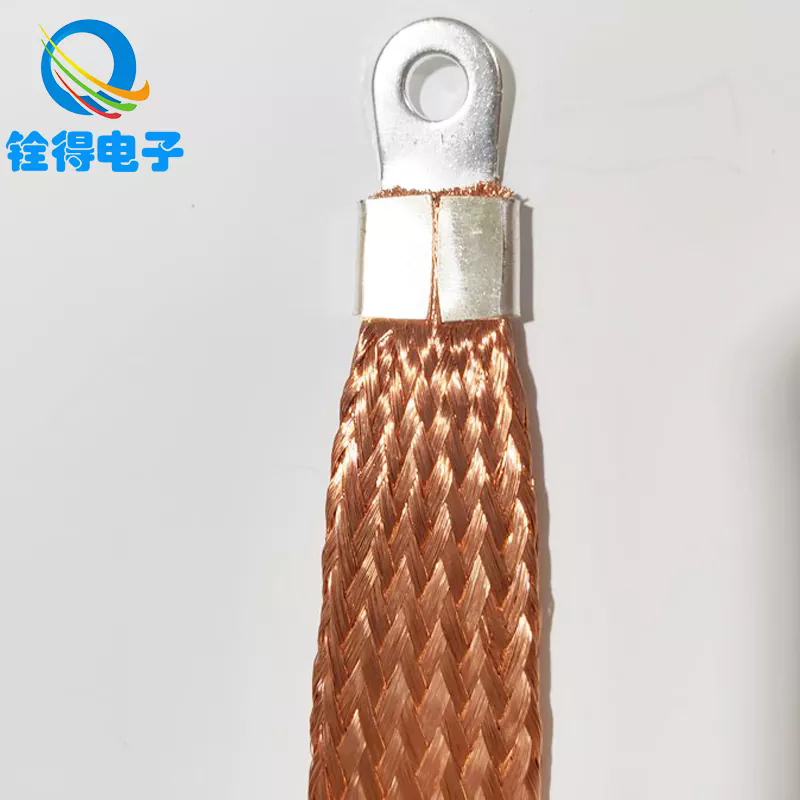

2. Tính linh hoạt và độ bền cơ học: Với dây kim tuyến hoặc đồng bện bên trong, cáp có khả năng chịu uốn và mài mòn hàng ngày đáng tin cậy hơn so với dây dẫn rắn.

3. Tính nhất quán theo thời gian: Vật liệu cách nhiệt chất lượng cao chống mài mòn, độ ẩm và tiếp xúc với hóa chất, duy trì hiệu suất trong môi trường nhà máy.

4. Khả năng tương tác: Các đầu nối tiêu chuẩn (phích cắm chuối, kẹp cá sấu, giắc khóa) giúp cáp tương thích với nhiều cơ sở hạ tầng nối đất khác nhau.

5. Hiệu quả chi phí: So với các hệ thống phóng điện chủ động hoặc hệ thống ion hóa, cáp thụ động có chi phí thấp nhưng lại là nền tảng cho việc điều khiển tĩnh điện.

Vai trò chính trong chương trình kiểm soát ESD

• Kết nối giữa người vận hành và điểm chung: Đối với dây đeo cổ tay hoặc dây đeo ở gót chân, dây cáp đảm bảo người vận hành vẫn ở mức điện thế tiếp đất.

• Liên kết từ thảm hoặc thiết bị với mặt đất: Thảm ESD hoặc bề mặt làm việc dựa vào các dây cáp này để truyền điện tới mặt đất của cơ sở.

• Sao lưu và dự phòng: Trong các hệ thống ESD phức tạp, nhiều đường nối đất giúp giảm thiểu các lỗi tại một điểm.

Từ góc độ chất lượng và tuân thủ, sơ suất trong việc chỉ định hoặc xác nhận Cáp nối đất ESD có thể làm suy yếu toàn bộ chương trình điều khiển tĩnh.

Cách chọn, lắp đặt và bảo trì cáp nối đất ESD

Chọn đúng cáp (Làm thế nào)

Khi chọn Cáp nối đất ESD, hãy xem xét các bước sau:

• Xác minh yêu cầu kháng cự: Đảm bảo cáp đáp ứng hoặc nằm trong dung sai 1 MΩ (hoặc theo tiêu chuẩn liên quan).

• Chọn loại đầu nối: Chọn các đầu nối tương thích với thiết bị của bạn (phích cắm chuối, giắc khóa, kẹp cá sấu).

• vấn đề về độ dài: Chọn độ dài cho phép dễ dàng với tới mà không bị chùng quá mức (thường là 1,2 m).

• Kiểm tra thiết kế cơ khí: Dây dẫn bằng kim tuyến hoặc bện giúp chống mỏi do uốn cong.

• Độ bền cách nhiệt: Sử dụng vật liệu có khả năng chịu mài mòn, kháng hóa chất, nhiệt độ tốt cho môi trường công nghiệp.

• Giấy chứng nhận và báo cáo thử nghiệm: Yêu cầu báo cáo thử nghiệm (điện trở, đánh thủng cách điện, lực kéo) từ nhà sản xuất.

Hướng dẫn cài đặt (Làm thế nào)

Cài đặt đúng cách là chìa khóa cho hiệu quả:

1. Trước tiên hãy kết nối cáp với dây đeo cổ tay hoặc thảm, sau đó đến điểm nối đất chung.

2. Bảo vệ điểm chungtới một thanh cái nối đất hoặc nối đất đã biết.

3. Tránh uốn cong hoặc gấp khúc sắc nét— cáp phải có vòng nhẹ nhàng để giảm lực căng.

4. Tránh xa đường dây điện cao thế hoặc ồn àođể tránh nhiễu điện.

5. Thực hiện kiểm tra định kỳ, thường là hàng tháng hoặc hàng quý, để xác nhận tính liên tục và mức kháng cự.

6. Thay thế cáp bị hỏng hoặc mònngay lập tức — ngay cả những đứt gãy nhỏ hoặc vết nứt cách điện cũng có thể khiến cáp không còn hiệu quả.

Bảo trì và xác nhận (Cách thức)

• Sử dụng mộtMáy đo điện trở băng ghế dự bị ESDđể đo điện trở giữa người vận hành hoặc tấm thảm và điểm chung.

• Điện trở đo được phải nằm trong phạm vi dung sai (ví dụ: 0,9–1,2 MΩ).

• Kiểm tra áo khoác xem có vết cắt, trầy xước hoặc đổi màu không.

• Uốn nhẹ cáp để quan sát các dấu hiệu đứt dây bên trong (liên tục không liên tục).

• Ghi lại mọi thử nghiệm - khả năng truy xuất nguồn gốc rất quan trọng trong chế độ kiểm tra và chất lượng.

Ứng dụng phổ biến

• Dây chuyền lắp ráp điện tử: Dành cho mọi trạm vận hành (dây đeo cổ tay) hoặc thảm trạm làm việc.

• Bàn ghế sửa chữa và làm lại: Bảo vệ trong quá trình hàn, kiểm tra và xử lý.

• Phòng sạch và nhà máy bán dẫn: Trường hợp kiểm soát tĩnh là rất quan trọng để mang lại hiệu quả.

• Phòng thí nghiệm và phòng thí nghiệm R&D: Dành cho môi trường tạo mẫu và thử nghiệm.

• Khu vực đóng gói và vận chuyển an toàn ESD: Nối đất các khay dẫn điện và hệ thống vận chuyển.

Xu hướng, thách thức và hội nhập trong tương lai

Tiêu chuẩn và tuân thủ ngày càng phát triển

Tiêu chuẩn nhưIEC 61340VàANSI/ESD S20.20ngày càng yêu cầu xác nhận, truy xuất nguồn gốc và tuân thủ kiểm toán chặt chẽ hơn. Các nhà sản xuất và người sử dụng sẽ phải đối mặt với việc kiểm tra thường xuyên hơn và cần đưa ra bằng chứng được ghi lại về các biện pháp nối đất phù hợp. Cáp nối đất ESD phải đáp ứng các yêu cầu về dung sai điện trở và an toàn vật liệu ngày càng tăng.

Giám sát thông minh và kỹ thuật số

Thế hệ cáp tiếp theo có thể kết hợpcảm biến nhúng hoặc chip thông minhđể giám sát tính toàn vẹn của cáp, độ lệch điện trở và chu kỳ sử dụng. Những “cáp thông minh” này sẽ cảnh báo các hệ thống bảo trì nếu điện trở vượt quá phạm vi hoặc nếu sắp xảy ra hư hỏng cơ học.

Cải tiến về vật liệu và độ bền

Những tiến bộ trongvật liệu nano, polyme hiệu suất caovà các dây dẫn có độ đàn hồi cao hơn (ví dụ: kim tuyến mạ bạc, vật liệu tổng hợp ống nano carbon) sẽ nâng cao tuổi thọ, cải thiện tính linh hoạt và giảm tỷ lệ hỏng hóc trong môi trường khắc nghiệt.

Tích hợp với hệ thống IoT và MES

Trong các nhà máy được số hóa hoàn toàn, mỗi cáp nối đất có thể mang ID hoặc tín hiệu liên kết nó vớiHệ thống thực thi sản xuất (MES). Điều này mang lại khả năng hiển thị về các khoảng thời gian bảo trì, sự tuân thủ của người vận hành và tình trạng kiểm soát tĩnh trong thời gian thực.

Những thách thức cần vượt qua

• Cân bằngchi phí so với các tính năng nâng cao: Giải pháp cáp thông minh có thể làm tăng chi phí, ảnh hưởng đến việc áp dụng ở các lĩnh vực có lợi nhuận thấp hơn.

• Căng thẳng và hao mòn môi trường: Độ ẩm cao, tiếp xúc với hóa chất và mài mòn vẫn là những mối đe dọa đang diễn ra.

• Sự tuân thủ của người dùng: Ngay cả với các loại cáp cao cấp nhất, việc kết nối không đúng cách hoặc sự giám sát của người dùng sẽ làm giảm hiệu suất.

Câu hỏi thường gặp (FAQ)

Câu hỏi 1: Cáp nối đất ESD thường có điện trở bao nhiêu?
A1: Mục tiêu điển hình là1MΩ ±10%(tức là 0,9 MΩ đến 1,1 MΩ). Điện trở này hạn chế dòng phóng điện một cách an toàn đồng thời cho phép tĩnh điện truyền xuống đất. Trong một số thiết lập, dải dung sai 0,75–1,25 MΩ có thể chấp nhận được, tùy thuộc vào tiêu chuẩn hoặc yêu cầu của khách hàng.

Câu hỏi 2: Bao lâu thì nên kiểm tra hoặc thay thế Cáp nối đất ESD?
A2: Việc kiểm tra phải diễn ra ít nhấthàng tháng hoặc hàng quý, tùy thuộc vào chế độ chất lượng và tần suất kiểm tra của bạn. Nếu số đo vượt quá giới hạn cho phép hoặc vỏ bọc có biểu hiện hư hỏng (vết cắt, trầy xước, đổi màu), thì cáp phải đượcthay thế ngay lập tức. Độ mỏi cơ học hoặc sự liên tục không liên tục trong quá trình uốn là dấu hiệu hư hỏng.

Tóm tắt & Giới thiệu Thương hiệu

cácCáp nối đất ESDlà một yếu tố nền tảng nhưng thường bị đánh giá thấp trong bất kỳ chương trình kiểm soát tĩnh hiệu quả nào. Hiểu biếtGìđó là,Tại saonó quan trọng đối với năng suất, độ tin cậy và an toàn của sản phẩm, vàLàm saođể lựa chọn, cài đặt, kiểm tra và bảo trì nó tạo thành xương sống của chiến lược ESD mạnh mẽ. Trong tương lai, việc tích hợp cáp thông minh, kết nối IoT, vật liệu tiên tiến và các tiêu chuẩn khắt khe hơn sẽ định hình sự phát triển của công nghệ này.

khicung cấp đầy đủ các giải pháp nối đất ESD - bao gồm Cáp nối đất ESD bền bỉ, được chứng nhận, được thiết kế để có tuổi thọ cao, hiệu suất ổn định và tích hợp liền mạch vào các hệ thống sản xuất tiên tiến. Đối với các thông số kỹ thuật tùy chỉnh, hỗ trợ kỹ thuật hoặc yêu cầu mua sắm,liên hệ với chúng tôi.
