Tại sao nên chọn dây bện đồng để kết nối linh hoạt, điện trở thấp?

Tóm tắt

Dây bện đồnglà những “người hùng thầm lặng” bên trong các hệ thống nối đất, phân phối điện, thiết bị hàn, thiết bị đóng cắt, ắc quy và máy móc dễ bị rung. Người mua thường không gặp khó khăn với ý tưởng về “bện”—họ đấu tranh với các kết quả: tiếp đất không ổn định, dây nhảy quá nóng, vấu bị nứt, thời gian ngừng hoạt động không mong muốn và chất lượng không nhất quán theo từng lô. Hướng dẫn này trình bày cách thức hoạt động của dây bện đồng, điểm nào chúng hoạt động tốt hơn dây dẫn rắn, cách chỉ định dây bện phù hợp và cách tránh các lỗi tìm nguồn cung ứng phổ biến nhất. Trong quá trình này, bạn sẽ tìm thấy danh sách kiểm tra lựa chọn, bảng so sánh thực tế và phần khắc phục sự cố để bạn có thể kết hợp ứng dụng của mình với cấu trúc phù hợp.

Mục lục

• phác thảo
• Dây bện đồng là gì và chúng được sử dụng ở đâu?
• Dây bện đồng giải quyết được những điểm khó khăn nào?
• Làm thế nào để bạn chỉ định bím tóc phù hợp?
• Các tùy chọn bện được so sánh trong bảng thực tế
• Bạn cài đặt và duy trì các kết nối bện như thế nào?
• Xử lý sự cố: Tại sao Bím tóc quá nóng hoặc bị hỏng?
• Kiểm tra chất lượng nào thực sự quan trọng đối với người mua?
• Câu hỏi thường gặp
• Kết thúc suy nghĩ

phác thảo

• Xác định dây bện bằng đồng và các trường hợp sử dụng “dây nối đất/dây nối đất” điển hình
• Kết nối những điểm khó khăn của người mua với các yêu cầu kỹ thuật có thể đo lường được
• Giải thích các mục thông số kỹ thuật chính: mặt cắt ngang, số lượng sợi, lớp mạ, cách điện, đầu cuối
• Cung cấp bảng quyết định và danh sách kiểm tra của người mua
• Bao gồm các biện pháp cài đặt nhằm ngăn chặn các điểm nóng và lỗi sớm
• Chia sẻ bản đồ khắc phục sự cố quá nhiệt, ăn mòn, sờn và nứt
• Hiển thị những gì cần yêu cầu từ nhà cung cấp để có chất lượng ổn định và khả năng truy xuất nguồn gốc

Dây bện đồng là gì và chúng được sử dụng ở đâu?

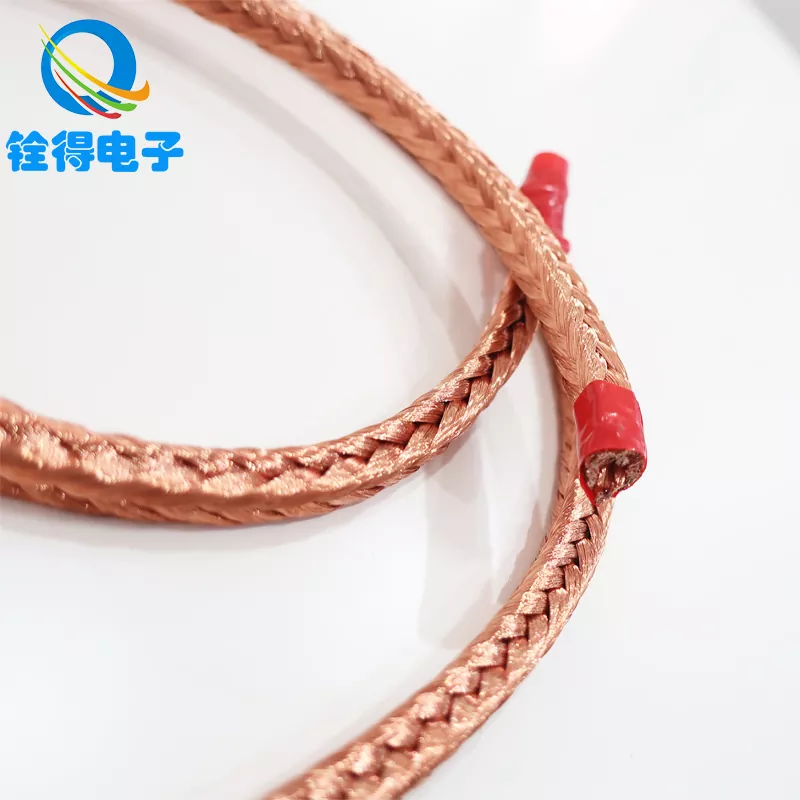

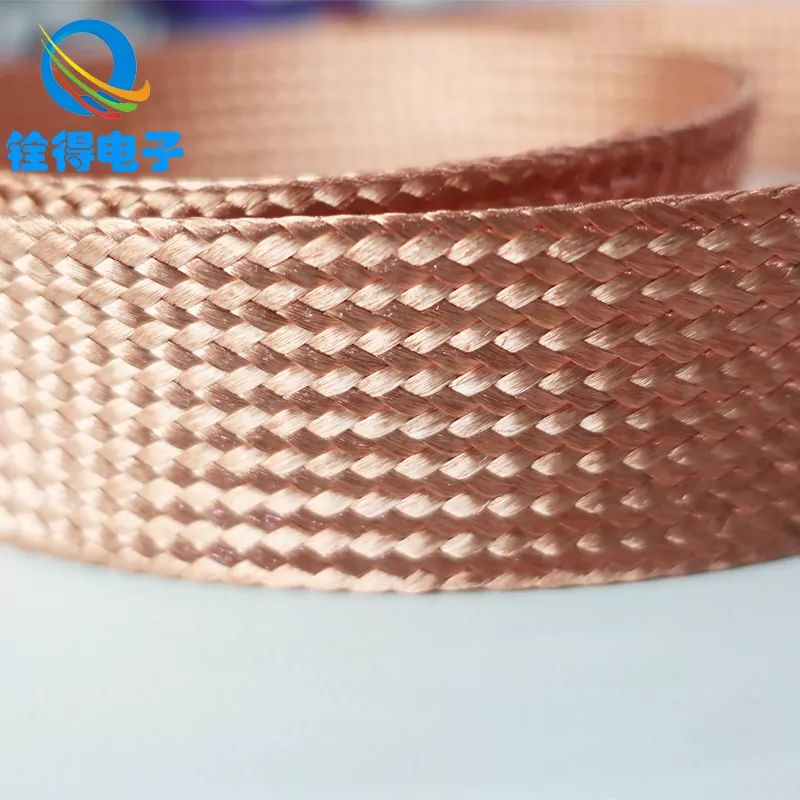

Dây bện đồng là dây dẫn linh hoạt được làm bằng cách dệt nhiều sợi đồng mịn thành một bím phẳng hoặc hình ống. Thay vì buộc dòng điện chạy qua một lõi cứng, dây bện sẽ truyền dòng điện qua nhiều sợi và trên diện tích bề mặt lớn hơn. Cấu trúc đó là lý do tại sao dây bện rất phổ biến ở những nơi mà sự chuyển động, rung động và uốn cong lặp đi lặp lại sẽ làm dây dẫn rắn bị mỏi.

Các ứng dụng phổ biến bao gồm:

• Dây nối đất và liên kếtcho tủ, bảng, thanh cái và vỏ
• Nhảy linh hoạttrong thiết bị đóng cắt, máy biến áp và hệ thống UPS
• Kết nối pin và biến tầnnơi thường xuyên xảy ra rung động và chu kỳ nhiệt
• Thiết bị hànvà các kết nối tạm thời hiện tại cao
• Máy móc đường sắt, ô tô và công nghiệpcần nối đất chống rung
• Kiểm soát EMItrong các đường dẫn che chắn/nối đất nơi có trở kháng thấp

Trong nhiều công trình thực tế, bản thân dây bện không phải là thành phần duy nhất—các lựa chọn đầu cuối (vấu, ống nối, đầu hàn), lớp mạ và lớp cách nhiệt là những yếu tố quyết định liệu kết nối có ổn định sau nhiều tháng hoặc nhiều năm sử dụng hay không.

Dây bện đồng giải quyết được những điểm khó khăn nào?

Hầu hết người mua đều tìm kiếm dây bện đồng sau khi chúng đã bị đốt cháy - đôi khi theo đúng nghĩa đen. Dưới đây là những điểm yếu mà dây bện được thiết kế để khắc phục và những điều cần chú ý để không tái hiện lỗi tương tự với số bộ phận khác.

• Dây dẫn bị nứt do rung
  Dây rắn và nhiều kết cấu cáp có thể bị cứng lại và bị nứt ở gần các đầu cuối khi thiết bị rung. Dây dẫn bện phân phối ứng suất trên nhiều sợi, giảm điểm mỏi tập trung.
• Điểm nóng ở khớp
  Quá nóng hiếm khi xảy ra do bím tóc “không đủ đồng”. Nó thường xuất phát từ khả năng chống tiếp xúc cao: uốn kém, nén không đều, oxy hóa hoặc kích thước vấu không khớp. Một dây bện được làm tốt cộng với một đầu nối được thiết kế phù hợp sẽ làm giảm điện trở và kiểm soát nhiệt độ tăng lên.
• Nối đất không đáng tin cậy và các lỗi phiền toái
  Đường dẫn trên mặt đất cần trở kháng thấp nhất quán. Dây đai bện thường được chọn vì tính linh hoạt của chúng duy trì tính toàn vẹn của tiếp xúc khi cửa, bản lề, động cơ hoặc các bộ phận chuyển động dịch chuyển.
• Ăn mòn trong môi trường ẩm ướt hoặc ven biển
  Đồng trần có thể bị oxy hóa; trong môi trường khắc nghiệt, nhiều người mua thíchdây bện đồng đóng hộpđể cải thiện khả năng chống ăn mòn và độ dẫn điện lâu dài ổn định hơn trên bề mặt.
• Đau đầu về lắp ráp
  Bím tóc dễ dàng định tuyến trong không gian chật hẹp và xung quanh các góc. Nhưng nếu số lượng sợi hoặc mật độ dệt không chính xác, người lắp đặt có thể thấy các vết cắt bị sờn, lộn xộn hoặc lực nén không đều dưới các vấu.

Nếu bạn muốn lấy đi “sự thật của người mua”: tính linh hoạt của bím tóc là lợi thế, nhưng việc chấm dứt là kết quả. Chỉ định cả hai.

Làm thế nào để bạn chỉ định bím tóc phù hợp?

Khi mọi người nói “Tôi cần dây bện bằng đồng”, họ thường có ý nghĩa rất khác nhau: dây đeo liên kết nhẹ, dây nhảy dòng điện cao hoặc cống thoát nước có tấm chắn. Để tránh báo giá sai và lô hàng không khớp, hãy chỉ định bím tóc bằng cách sử dụng các chi tiết đầu tiên của ứng dụng.

1) Yêu cầu về điện: dòng điện, chu kỳ làm việc và độ tăng nhiệt độ cho phép

• Xác định dòng điện liên tục và dòng điện không liên tục (và dòng điện cực đại nếu có liên quan).
• Xem xét nhiệt độ môi trường, thông gió bao vây và các nguồn nhiệt gần đó.
• Xác nhận xem dây đeo dùng để nối đất/liên kết (thường có điện áp ngắn hơn và thấp hơn) hay dùng cho dòng điện tải (thường liên quan đến mật độ dòng điện cao hơn).

2) Diện tích mặt cắt ngang và kết cấu bện

• Mặt cắt ngang tương đương(thường được tính bằng mm2) là một cách thiết thực để xác định kích thước bím tóc.
• Đường kính sợi và số lượng sợiảnh hưởng đến tính linh hoạt và độ bền. Nhiều sợi mịn hơn thường làm tăng tính linh hoạt.
• Chiều rộng và độ dày của bệnảnh hưởng đến sự phù hợp dưới các thiết bị đầu cuối và các ràng buộc định tuyến.

3) Mạ và hoàn thiện bề mặt

• Đồng trần: độ dẫn điện cao, tốt nhất cho môi trường được kiểm soát.
• Đồng đóng hộp: khả năng chống ăn mòn tốt hơn, hàn dễ dàng hơn, thường được lựa chọn cho môi trường công nghiệp và liền kề biển.

4) Cách nhiệt và bảo vệ

• Một số bím tóc được cung cấp ở dạng trần; một số khác sử dụng PVC, silicone, ống bọc PET hoặc co nhiệt để bảo vệ chống mài mòn.
• Nếu bím tóc chạy gần các cạnh sắc hoặc bộ phận chuyển động, hãy chỉ định ống bọc bảo vệ hoặc thiết kế có vỏ bọc.

5) Chấm dứt: chi tiết quyết định độ tin cậy

• Vấu uốn(vòng/thuổng): phổ biến, nhanh chóng và đáng tin cậy khi được định cỡ và nén phù hợp.
• Đầu ép hoặc hàn: giảm sự bung sợi và có thể cải thiện tính nhất quán cho các tổ hợp khối lượng lớn.
• Kích thước lỗ, chiều rộng lưỡi và cấp độ bu lông: sự không khớp nhỏ ở đây gây ra các khớp lỏng lẻo và nóng lên.
• Dung sai chiều dài: quan trọng hơn mọi người mong đợi trong những không gian chật hẹp.

Một động thái tìm nguồn cung ứng thực tế: chia sẻ một bản vẽ đơn giản với chiều dài, chiều rộng/độ dày của bện, loại đầu cuối, đường kính lỗ và lớp mạ. Ngay cả một bản phác thảo cơ bản cũng có thể ngăn chặn được một tuần quay đi quay lại.

Các tùy chọn bện được so sánh trong bảng thực tế

Bạn cài đặt và duy trì các kết nối bện như thế nào?

Ngay cả dây bện bằng đồng cao cấp cũng có thể bị hỏng nếu chúng được lắp đặt một cách cẩn thận. Hầu hết các vấn đề tại hiện trường đều liên quan đến chất lượng chung. Đây là một cách tiếp cận rõ ràng, có thể lặp lại giúp giữ điện trở ở mức thấp và ngăn ngừa “sự nóng lên bí ẩn”.

• Chuẩn bị bề mặt tiếp xúc
  Loại bỏ sơn, oxy hóa và mảnh vụn tại điểm liên kết. Sử dụng chất chống oxy hóa thích hợp nếu tiêu chuẩn của bạn yêu cầu.
• Sử dụng mô-men xoắn phần cứng chính xác
  Dưới mô-men xoắn gây ra hồ quang vi mô và nhiệt; mô-men xoắn quá lớn có thể làm biến dạng vấu và giảm diện tích tiếp xúc hiệu quả. Tuân theo các thông số kỹ thuật phần cứng và sử dụng vòng đệm khi thích hợp.
• Kiểm soát bán kính uốn cong và giảm căng thẳng
  Đừng buộc chặt ngay vào vấu. Tạo cho bím tóc một đường cong nhẹ nhàng để sự uốn cong xảy ra dọc theo chiều dài chứ không phải ở mép cuối.
• Bảo vệ chống mài mòn
  Nếu bím tóc cọ vào các cạnh kim loại, hãy thêm ống lót hoặc vòng đệm. Những sợi tóc bị sờn không chỉ lộn xộn mà còn có thể trở thành điểm khởi đầu cho sự thất bại.
• Kiểm tra định kỳ trong môi trường khắc nghiệt
  Tìm kiếm sự đổi màu (nhiệt), cặn xanh/trắng (ăn mòn), bu lông bị lỏng và hư hỏng dây ở các cạnh cắt.

Thiết bị có độ rung cao được hưởng lợi từ một quy tắc đơn giản: kiểm tra lô được lắp đặt đầu tiên sau thời gian chạy thử ngắn. Nếu các khớp luôn mát và ổn định, việc cạo vôi sẽ trở nên an toàn hơn nhiều.

Xử lý sự cố: Tại sao Bím tóc quá nóng hoặc bị hỏng?

Nếu dây bện bằng đồng quá nóng, hãy coi đó như một sự cố của hệ thống—vì thường là như vậy. Sử dụng bản đồ nhanh này để tìm ra nguyên nhân gốc rễ thay vì hoán đổi các bộ phận một cách mù quáng.

• Triệu chứng: bím tóc nóng gần vấu
  Các nguyên nhân có thể xảy ra: độ uốn kém, kích thước vấu sai, lực nén không đủ, oxy hóa ở khớp, bu-lông lỏng, lớp mạ không khớp, bề mặt tiếp xúc bị bẩn.
• Triệu chứng: điểm nóng ở giữa bím tóc
  Các nguyên nhân có thể xảy ra: bện dây có kích thước quá nhỏ so với dòng điện, chu kỳ hoạt động không mong đợi, định tuyến gần nguồn nhiệt, hư hỏng sợi bên trong do bị uốn cong nhiều lần.
• Triệu chứng: sợi bị sờn và đứt
  Các nguyên nhân có thể xảy ra: mài mòn cạnh sắc, di chuyển quá mức mà không giảm lực căng, phương pháp cắt không đúng, thiếu lớp lót trong đường cọ xát.
• Triệu chứng: ăn mòn hoặc đổi màu
  Các nguyên nhân có thể xảy ra: tiếp xúc với hóa chất, độ ẩm, tương tác điện với các kim loại khác nhau, không có lớp mạ thiếc ở những nơi cần thiết.
• Triệu chứng: nối đất không liên tục hoặc có tiếng ồn
  Nguyên nhân có thể xảy ra: lắp lỏng, bề mặt sơn dưới mối nối, áp lực tiếp xúc không đủ, điểm liên kết bị nhiễm bẩn.

Nếu bạn có thể đo được, hãy thực hiện: kiểm tra độ tăng nhiệt độ khi tải và kiểm tra milliohm trên các khớp thường phát hiện vấn đề nhanh hơn so với chỉ kiểm tra bằng mắt.

Kiểm tra chất lượng nào thực sự quan trọng đối với người mua?

Khi bạn tìm nguồn cung ứng dây bện đồng trên quy mô lớn, “trông ổn” không phải là một kế hoạch chất lượng. Bạn muốn có tính nhất quán, khả năng truy xuất nguồn gốc và bằng chứng rằng bím tóc và điểm kết thúc sẽ hoạt động giống nhau giữa các lô.

Đây là những gì người mua thông minh thường yêu cầu:

• Xác minh vật liệu: loại đồng và loại mạ (trần/đóng hộp) được nêu rõ
• Tính nhất quán về chiều: chiều rộng, độ dày, dung sai chiều dài và hình dạng đầu cuối
• Kiểm soát quá trình chấm dứt: tiêu chuẩn dụng cụ uốn hoặc tài liệu về phương pháp hàn/ép
• Kiểm tra hiệu suất điện: mục tiêu kháng thuốc, kế hoạch thử nghiệm dựa trên mẫu
• Tính toàn vẹn cơ học: thử nghiệm kéo trên vấu/đầu nối nếu có
• Kỷ luật đóng gói: ngăn ngừa sự dập nát, ô nhiễm và biến dạng sợi trong quá trình vận chuyển

Đối với những người mua muốn có một đối tác cung cấp ổn định, lâu dài, bạn cũng nên làm việc với một nhà sản xuất có thể tùy chỉnh hình dạng dây bện và các đầu cuối để phù hợp với những hạn chế trong dây chuyền lắp ráp của bạn. Đây là nơiCông ty TNHH Điện tử Đông Quan Quande thường được định vị: cung cấp các tùy chọn dây bện bằng đồng có thể được điều chỉnh cho dây nối đất, dây nối linh hoạt và thiết kế kết nối dành riêng cho ứng dụng—để bạn không bị buộc phải “làm cho vừa khít” sau khi lô hàng đến.

Câu hỏi thường gặp

Sự khác biệt giữa dây bện đồng và cáp mềm tiêu chuẩn là gì?

Cáp mềm bó các sợi bên trong lớp cách điện và rất lý tưởng cho nhiều ứng dụng điện, nhưng nó vẫn có thể tập trung ứng suất ở gần các điểm cuối và có thể cồng kềnh hơn ở các đường định tuyến chật hẹp. Dây bện bằng đồng được dệt, phẳng hơn và thường được sử dụng khi bạn muốn có độ linh hoạt cao, định tuyến cấu hình thấp và hiệu suất liên kết/dây nhảy ổn định trong các cụm dễ bị rung.

Nên chọn dây bện đồng trần hay dây đồng đóng hộp?

Nếu môi trường khô ráo và được kiểm soát, đồng trần có thể hoàn toàn ổn. Nếu bạn mong đợi độ ẩm, sự ngưng tụ hoặc tuổi thọ lâu dài với mức bảo trì tối thiểu thì đồng đóng hộp thường được ưa chuộng hơn vì nó làm chậm sự ăn mòn và giúp giữ cho bề mặt khớp ổn định hơn theo thời gian.

Làm thế nào để tôi định cỡ một bím tóc cho phù hợp với hiện tại?

Bắt đầu với dòng điện liên tục cần thiết, dòng điện cực đại (nếu có), chu kỳ hoạt động và mức tăng nhiệt độ chấp nhận được. Sau đó khớp với diện tích mặt cắt ngang tương đương thích hợp và xác nhận rằng phương pháp chấm dứt của bạn sẽ không gây ra điện trở cao. Nếu bạn không chắc chắn, hãy tạo nguyên mẫu và đo mức tăng nhiệt độ trong điều kiện tải thực tế.

Tại sao bím tóc của tôi lại nóng ngay cả khi nó trông đủ dày?

Trong nhiều trường hợp, bím tóc không phải là vấn đề mà chính là khớp. Độ uốn kém, quá trình oxy hóa dưới vấu, bu lông lỏng lẻo hoặc bề mặt lắp được sơn có thể tăng thêm điện trở tiếp xúc và biến thành nhiệt. Việc chuẩn bị bề mặt đúng cách và các quy trình chấm dứt có kiểm soát thường giải quyết được vấn đề này.

Dây bện bằng đồng có thể giúp chống lại EMI hoặc nhiễu điện không?

Họ có thể, đặc biệt là như một phần của chiến lược liên kết và nền tảng được thiết kế tốt. Hình dạng của dây bện có thể cung cấp đường dẫn trở kháng thấp giúp ổn định nối đất, nhưng điều khiển EMI là cấp hệ thống—định tuyến, liên kết vỏ và tính toàn vẹn của kết nối đều quan trọng.

Tôi nên gửi thông tin gì cho nhà cung cấp để nhận được báo giá chính xác?

Cung cấp chiều dài cần thiết, chiều rộng/độ dày bện (hoặc mặt cắt tương đương), trần và đóng hộp, nhu cầu cách nhiệt/ống bọc, loại đầu cuối (vòng/hàn/ép), đường kính lỗ, số lượng và ghi chú ứng dụng (độ rung, nhiệt độ, môi trường). Một bản vẽ đơn giản thường là cách nhanh nhất để tránh những hiểu lầm.

Kết thúc suy nghĩ

Dây bện bằng đồng là một bản nâng cấp thiết thực khi ưu tiên của bạn là độ tin cậy khi di chuyển: ít dây dẫn bị nứt hơn, nối đất ổn định hơn và các kết nối không bị lỏng “một cách bí ẩn” theo thời gian. Bí quyết là ngừng coi dây bện như một loại hàng hóa và bắt đầu coi nó như một bộ phận được thiết kế: xác định kích thước cho công việc, chỉ định lớp mạ cho môi trường và kiểm soát các chi tiết đầu cuối xác định điện trở và nhiệt.

Nếu bạn muốn hợp lý hóa thông số kỹ thuật, khả năng tùy chỉnh và chất lượng có thể lặp lại cho dây bện đồng—đặc biệt đối với dây nối đất và cụm dây nối linh hoạt—hãy làm việc với nhà sản xuất có thể kết cấu bện phù hợp với những hạn chế lắp đặt thực tế của bạn.Công ty TNHH Điện tử Đông Quan Quandecó thể hỗ trợ lựa chọn dây bện dựa trên ứng dụng và các đầu cuối phù hợp để giúp bạn giảm thiểu lỗi, đơn giản hóa việc lắp ráp và giữ cho hệ thống chạy mát hơn và ổn định hơn—liên hệ với chúng tôiđể thảo luận về yêu cầu của bạn.
