Dây bện đồng có thể cải thiện việc nối đất và kiểm soát EMI như thế nào?

Tóm tắt

Bện đồnglà một trong những “bộ phận nhỏ” âm thầm quyết định xem hệ thống có bền vững hay trở thành một hộp bí ẩn chứa tiếng ồn, nhiệt và các lỗi ngắt quãng. Nếu bạn đã từng xử lý dây nối đất bị nóng, tủ phát ra tiếng ồn hoặc kết nối linh hoạt liên tục bị nứt trong thời gian tồi tệ nhất có thể, hướng dẫn này là dành cho bạn. Chúng tôi sẽ phân tích những gì Copper Braid thực sự làm, tại sao nó không thành công trong quá trình cài đặt thực tế cũng như cách chọn, chấm dứt và duy trì nó sao cho phù hợp với nhu cầu của bạn. nối đất và che chắn ổn định trong thời gian dài.

Mục lục

• phác thảo
• Bím tóc đồng giải quyết các điểm đau trong thế giới thực
• Bện đồng là gì (và nó không phải là gì)
• Cách chọn bím tóc đồng mà không cần đoán
• Bảng chọn nhanh
• Chấm dứt và cài đặt không thất bại
• Kiểm tra thực tế và xác minh
• Những lỗi thường gặp và cách khắc phục dễ dàng
• Các trường hợp sử dụng điển hình và cách kết hợp bím tóc phù hợp
• Câu hỏi thường gặp
• Bước tiếp theo

phác thảo

1. Xác định điểm yếu: nhiệt, rung, mệt mỏi, tiếng ồn, ăn mòn hoặc hạn chế về không gian
2. Xác nhận loại công việc: dây nối đất, liên kết, ống bọc bảo vệ hoặc đầu nối linh hoạt
3. Chọn kiểu tết tóc: sợi phẳng hay hình ống, sợi trần hay sợi đóng hộp, sợi mịn hay sợi thô
4. Xác định kích thước theo mục đích: diện tích mặt cắt ngang, chiều dài và mức tăng nhiệt độ cho phép
5. Chấm dứt chính xác: uốn, hàn/đồng thau hoặc hàn (chỉ khi thích hợp)
6. Xác minh tại hiện trường: điện trở, nhiệt độ và “thử nghiệm lắc lư” khi có tải

Bím tóc đồng giải quyết các điểm đau trong thế giới thực

Mọi người hiếm khi “muốn” Copper Braid. Điều họ muốn là vấn đề ngừng xảy ra. Dưới đây là những điểm yếu hàng đầu Copper Braid được xây dựng để giải quyết:

• Nối đất không liên tụcdo rung động, chuyển động của cửa hoặc giãn nở nhiệt
• vấn đề EMInhư tín hiệu không ổn định, cảm biến ồn hoặc đau đầu về việc tuân thủ
• Điểm nóngtại các dây nhảy linh hoạt nơi cáp rắn không thể tồn tại trong chuyển động lặp đi lặp lại
• Ăn mòntại các điểm liên kết tiếp xúc, đặc biệt là trong môi trường ẩm ướt hoặc mặn
• Giới hạn không giannơi cáp tròn quá cứng hoặc quá cồng kềnh để đi dây an toàn

Ưu điểm chính là tính linh hoạt. Copper Braid phân tán ứng suất uốn qua nhiều sợi mảnh, giúp nó chịu được chuyển động tốt hơn so với dây dẫn cứng. Nó cũng có thể cung cấp vùng tiếp xúc rộng cho các ứng dụng liên kết và che chắn—khi được lắp đặt đúng cách.

Bện đồng là gì (và nó không phải là gì)

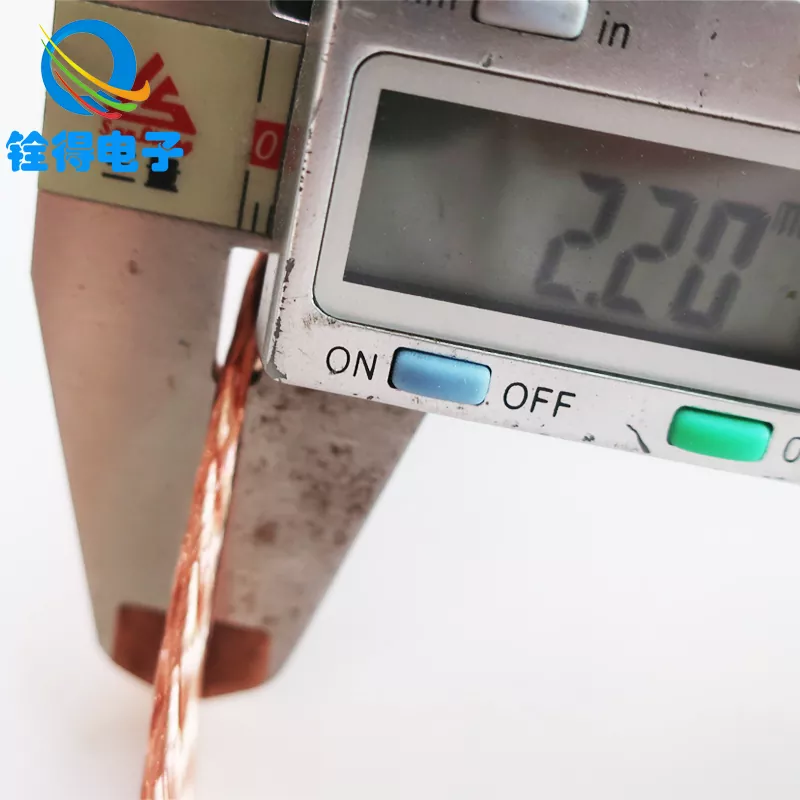

Bện đồng là một dây dẫn dệt được làm từ nhiều sợi đồng. Nó có thể được sản xuất như mộtbím tóc phẳng(chung cho dây nối đất) hoặc mộtbím tóc hình ống(thường được sử dụng làm ống bọc bảo vệ cáp).

Nó tuyệt vời ở điểm gì:

• Liên kết linh hoạtgiữa các bộ phận chuyển động (cửa, nắp, khung động cơ, tấm rời)
• Đường dẫn trở kháng thấpở tần số cao hơn khi hình học và điểm kết thúc được tối ưu hóa
• Độ bền cơ họcso với một dây dẫn rắn duy nhất trong uốn cong lặp đi lặp lại

Nó không phải là gì:

• Một giải pháp kỳ diệu cho bố trí nối đất kém (vòng lặp dài và liên kết cẩu thả vẫn gây rắc rối)
• Vật thay thế cho kích thước dây dẫn chính xác (quá nhỏ vẫn sẽ nóng lên)
• Miễn dịch với các lần chấm dứt xấu (hầu hết các “lỗi bện” là lỗi chấm dứt)

Trong tìm nguồn cung ứng thực tế, bạn sẽ thường thấyđồng trầnVàđồng đóng hộp. Đồng đóng hộp được ưa chuộng khi có khả năng chống oxy hóa và khả năng hàn dễ dàng hơn là những ưu tiên. Đồng trần có thể là sự lựa chọn phù hợp cho nội thất khô ráo, được kiểm soát, nơi độ dẫn điện tối đa và hiệu quả chi phí là vấn đề quan trọng.

Nhiều kỹ sư và người mua làm việc với các nhà sản xuất nhưCông ty TNHH Điện tử Đông Quan Quande khi họ cần các tùy chọn Copper Braid phù hợp với dây nối đất, ống bọc bảo vệ hoặc đầu nối linh hoạt tùy chỉnh cho các thực tế lắp đặt khác nhau.

Cách chọn bím tóc đồng mà không cần đoán

Chọn Copper Braid là dễ dàng nhất khi bạn ngừng suy nghĩ về “bện = bím tóc” và thay vào đó quyết định dựa trên công việc mà nó phải tồn tại. Sử dụng danh sách kiểm tra này:

• 1) Độ tăng dòng điện và nhiệt độ:Nếu bím tóc đang mang dòng điện (không chỉ liên kết), hãy điều chỉnh kích thước để bím tóc không bị nóng. Hệ thống sưởi thường xuất hiện đầu tiên ở phần đuôi tóc, sau đó dọc theo bím tóc. Khi nghi ngờ, hãy chọn một mặt cắt ngang lớn hơn hoặc nhiều bím tóc song song.
• 2) Tuổi thọ linh hoạt và mô hình chuyển động:Dây đeo uốn cong 10 lần một ngày sẽ khác với dây đeo rung liên tục. Để uốn cong thường xuyên, hãy ưu tiên các sợi mịn hơn và độ chùng vừa phải. Tránh những khúc cua gấp và “điểm bản lề”.
• 3) Môi trường:Độ ẩm, sương mù muối, hơi hóa chất và sự tiếp xúc ngoài trời đẩy bạn về phía đồng đóng hộp và các bề mặt liên kết được bảo vệ. Nếu có liên quan đến các kim loại khác nhau (ví dụ: bện đồng liên kết với nhôm), hãy lập kế hoạch kiểm soát ăn mòn bằng phần cứng và chuẩn bị bề mặt phù hợp.
• 4) Hình học và chiều dài:Ngắn hơn thường tốt hơn cho hiệu suất. Giữ bím tóc càng ngắn càng tốt trong khi vẫn cho phép chuyển động. Các bím tóc rộng, phẳng có thể cải thiện diện tích liên kết và giảm hiệu ứng cảm ứng so với dây dẫn dài và mỏng.
• 5) Phương pháp chấm dứt:Quyết định sớm: uốn, hàn/đồng thau hoặc hàn. Điều này xác định việc xây dựng và mạ lớp bện có ý nghĩa gì. (Và vâng, việc chấm dứt quan trọng hơn hầu hết mọi người muốn thừa nhận.)

Bảng chọn nhanh

Chấm dứt và cài đặt không thất bại

Nếu Copper Braid "thất bại một cách bí ẩn", thường là do việc chấm dứt được coi như một sự suy nghĩ lại. Đây là cách làm cho kết nối kéo dài:

• Chuẩn bị bề mặt:Các bề mặt tiếp xúc bằng kim loại sạch sẽ, sáng bóng sẽ “thắt chặt hơn”. Loại bỏ sơn/oxit ở những nơi cần kết dính và bảo vệ mối nối sau đó nếu cần.
• Việc uốn tóc được thực hiện đúng:Sử dụng cấu hình vấu và khuôn chính xác cho độ dày và chiều rộng của bím tóc. Uốn kém sẽ tạo ra lực cản và nhiệt cao. Một nếp gấp tốt sẽ ổn định về mặt cơ học và nhất quán về điện.
• Tùy chọn hàn / hàn:Đối với các ứng dụng đòi hỏi khắt khe (dòng điện cao hoặc độ rung khắc nghiệt), các đầu nối hàn hoặc hàn đồng thau có thể hoạt động tốt hơn hàn bằng cách giảm thiểu hiện tượng rão và mỏi nhiệt. Điều này phụ thuộc vào quá trình lắp ráp và vật liệu của bạn.
• Hàn một cách thận trọng:Chất hàn có thể làm bấc bím tóc và biến dây đeo linh hoạt thành một “bộ tăng áp” cứng, kẹp vào mép của vùng hàn. Nếu cần hàn, hãy kiểm soát khả năng thấm hút và giảm căng thẳng.
• Giảm căng thẳng và định tuyến:Tạo cho bím tóc một đường cong nhẹ nhàng. Tránh các nếp gấp sắc nét. Ngăn chặn bím tóc cọ xát vào các cạnh. Nếu bím tóc di chuyển, nó phải chuyển động trơn tru—không bị xước, xoắn hoặc giật.

Một quy tắc đơn giản: bím tóc phải là phần linh hoạt chứ không phải điểm kết thúc. Nếu khớp của bạn trở thành bản lề, bạn sẽ bị nứt do mỏi và tăng sức đề kháng.

Kiểm tra thực tế và xác minh

Bạn không cần phòng thí nghiệm để xác nhận xem Copper Braid có hoạt động tốt hay không. Những kiểm tra thực tế này sẽ phát hiện sớm hầu hết các vấn đề:

• Kiểm tra mức kháng cự (cơ bản):Đo điện trở giữa các khớp nối sau khi lắp đặt, sau đó kiểm tra lại sau khi rung hoặc luân chuyển nhiệt.
• Kiểm tra nhiệt độ (dưới tải):Nếu dây bện mang dòng điện, hãy chạy hệ thống và tìm kiếm các điểm nóng ở các vấu và mặt tiếp xúc.
• Kiểm tra trực quan:Tìm kiếm các vết sậm màu, oxy hóa hơi xanh, các sợi bị đứt hoặc phần cứng bị lỏng.
• Kiểm tra lắc lư:Sau khi tắt nguồn và tuân thủ các quy trình an toàn, hãy nhẹ nhàng uốn cong cụm và xem liệu khớp có ổn định về mặt cơ học hay không.

Nếu mức kháng cự tăng lên theo thời gian, hãy coi đó là một cảnh báo sớm. Bím tóc hiếm khi “bị hỏng đột ngột”—nó xuống cấp cho đến khi hệ thống trở nên không đáng tin cậy.

Những lỗi thường gặp và cách khắc phục dễ dàng

• Sai lầm:Sử dụng bím tóc quá hẹp vì nó “vừa vặn”.
  Sửa chữa:Kích thước cho chu kỳ hiện tại và nhiệm vụ. Nếu không gian chật hẹp, hãy xem xét nhiều bím tóc song song hoặc có hình dạng khác nhau.
• Sai lầm:Hàn quá mức và biến bím tóc thành một thanh cứng.
  Sửa chữa:Thích các phương pháp chấm dứt uốn hoặc có kiểm soát và thêm tính năng giảm căng thẳng.
• Sai lầm:Liên kết trên bề mặt sơn, oxit hoặc bị ô nhiễm.
  Sửa chữa:Chuẩn bị bề mặt đúng cách và bảo vệ nó sau khi lắp ráp nếu cần.
• Sai lầm:Các bím tóc dài, vòng tròn có tác dụng giống như ăng-ten.
  Sửa chữa:Giữ nó ngắn gọn, trực tiếp và được hỗ trợ một cách máy móc.
• Sai lầm:Bỏ qua sự ăn mòn ở các mối nối kim loại khác nhau.
  Sửa chữa:Sử dụng phần cứng, lớp phủ và bảo vệ khớp thích hợp phù hợp với môi trường.

Các trường hợp sử dụng điển hình và cách kết hợp bím tóc phù hợp

Bện đồng xuất hiện trong nhiều ngành công nghiệp vì nó giải quyết được sự kết hợp cụ thể giữa các nhu cầu về điện và cơ khí. Dưới đây là các trường hợp sử dụng phổ biến và những gì cần ưu tiên:

• Tủ và vỏ điều khiển:Ưu tiên liên kết đáng tin cậy cho cửa và tấm có thể tháo rời. Dây đai bện bằng đồng phẳng với vấu chắc chắn là phổ biến.
• Tự động hóa và robot:Ưu tiên tuổi thọ linh hoạt và giảm căng thẳng. Chu kỳ chuyển động trừng phạt việc định tuyến kém hơn hầu hết mọi người mong đợi.
• Điện tử công suất (biến tần, biến tần, UPS):Ưu tiên công suất hiện tại và độ ổn định nhiệt. Xác minh nhiệt độ dưới tải vận hành thực tế.
• Vỏ bọc cáp bảo vệ:Ưu tiên phạm vi bảo hiểm nhất quán và kỹ thuật chấm dứt thích hợp. Một ống bọc tốt có kết nối đầu cuối kém sẽ không mang lại kết quả nhất quán.
• Viễn thông và thiết bị đo đạc:Ưu tiên liên kết có độ ồn thấp và kết nối ổn định, không bị trôi theo thời gian.

Khi bạn tìm nguồn dây bện bằng đồng, các nhà cung cấp hữu ích nhất sẽ hỏi về môi trường, chuyển động, dòng điện và phương pháp kết thúc—bởi vì những chi tiết đó quyết định liệu dây bện có hoạt động hay không như một giải pháp lâu dài hoặc một hạng mục bảo trì định kỳ.

Câu hỏi thường gặp

1) Dây bện đồng đóng hộp có luôn tốt hơn đồng trần không?

Không phải lúc nào cũng vậy. Dây bện bằng đồng đóng hộp có khả năng chống ăn mòn tuyệt vời và có thể dễ dàng gia công hơn trong một số phương pháp lắp ráp nhất định. Đồng trần có thể lý tưởng trong môi trường khô ráo, sạch sẽ, nơi có nguy cơ oxy hóa thấp và độ dẫn điện tối đa là ưu tiên hàng đầu.

2) Tại sao Copper Braid của tôi lại nóng ở phần cuối?

Các đầu nóng thường cho thấy điện trở cao ở điểm cuối: uốn kém, bề mặt bị nhiễm bẩn, phần cứng lỏng lẻo hoặc khớp nối quá nhỏ so với dòng điện. Hãy sửa điểm cuối trước khi đổ lỗi cho bím tóc.

3) Copper Braid có thể thay thế dây nối đất tiêu chuẩn không?

Bện đồng là lựa chọn tốt nhất khi bạn cần sự linh hoạt, diện tích liên kết rộng hoặc dây đeo chắc chắn có thể chịu được chuyển động. Đối với các hoạt động tĩnh, được bảo vệ, dây dẫn tiêu chuẩn có thể đơn giản hơn. Nhiều hệ thống sử dụng cả hai—mỗi hệ thống đều có ý nghĩa.

4) Bím tóc nối đất nên ngắn bao nhiêu?

Ngắn gọn nhưng vẫn thiết thực nhưng vẫn cho phép di chuyển và định tuyến an toàn. Độ dài thêm có thể làm tăng thêm diện tích vòng lặp không mong muốn và độ mềm cơ học. Một đường cong nhẹ nhàng sẽ tốt hơn một vòng lặp dài.

5) Lỗi cài đặt lớn nhất với Copper Braid là gì?

Đối xử với nó như “chỉ là một miếng đồng” và bỏ qua chất lượng đầu cuối cũng như việc chuẩn bị bề mặt. Khớp là hệ thống. Nếu khớp nối không ổn định, hiệu suất sẽ bị giảm sút và dẫn đến hỏng hóc.

6) Làm cách nào để ngăn ngừa hiện tượng nứt do mỏi ở dây đeo chuyển động?

Tạo độ chùng, tránh uốn cong đột ngột, giữ cho đầu cuối không trở thành bản lề và tránh cọ xát vào các cạnh. Nếu chuyển động thường xuyên, hãy chọn kết cấu có thể uốn cong nhiều lần và tăng thêm khả năng giảm căng thẳng.

7) Copper Braid có thể giúp giải quyết các vấn đề nhiễu sóng không?

Có—khi được sử dụng làm dây đeo liên kết hoặc ống bọc chắn với đường đi và đầu cuối chính xác. Nếu tiếng ồn vẫn tiếp tục, hãy xem lại toàn bộ cách bố trí nối đất và đảm bảo các mối nối đất ngắn, sạch sẽ và nhất quán.

Bước tiếp theo

Bện đồng hoạt động tốt nhất khi nó được xử lý như một bộ phận được thiết kế—được chọn lọc phù hợp với môi trường, có kích thước phù hợp với công việc và được kết thúc một cách cẩn thận. Làm điều đó và bạn sẽ có được nền tảng ổn định, ít tiếng ồn bất ngờ hơn và ít phải bảo trì "tại sao lại bị lỗi".

Nếu bạn đang chọn Copper Braid cho dây nối đất, ống bảo vệ hoặc đầu nối linh hoạt tùy chỉnh và muốn có đề xuất dựa trên chi tiết ứng dụng thực tế của bạn, Công ty TNHH Điện tử Đông Quan Quande có thể hỗ trợ các tùy chọn sản xuất và kết hợp đặc điểm kỹ thuật—liên hệ với chúng tôiđể thảo luận về yêu cầu của bạn và nhận được giải pháp phù hợp với điều kiện lắp đặt của bạn.
