Tại sao ống đồng bện lại là lựa chọn phù hợp để che chắn EMI và bảo vệ cáp?

Các thiết bị điện tử hiện đại ngày càng nhỏ hơn, nhanh hơn và nhạy cảm hơn với tiếng ồn. Điều đó thật tuyệt—cho đến khi một sợi cáp “hoạt động” hoàn hảo bắt đầu gây ra tình trạng đặt lại ngẫu nhiên, tín hiệu không ổn định hoặc kiểm tra tuân thủ không thành công. Nếu bạn đang xử lý hiện tượng nhiễu điện từ, phóng tĩnh điện hoặc hệ thống dây điện liên tục bị trầy xước và bị kẹp trong các cụm lắp ráp chặt chẽ,Ống đồng bệnlà một trong những cách khắc phục thiết thực nhất mà bạn có thể thực hiện mà không cần thiết kế lại toàn bộ hệ thống của mình.

Tóm tắt

Bài viết này giải thích những gì mộtỐng đồng bệnnó giải quyết những vấn đề thường gặp (EMI, mài mòn, tích tụ tĩnh điện và ứng suất cơ học) cũng như cách chọn kết cấu phù hợp cho môi trường của bạn. Bạn cũng sẽ tìm thấy danh sách kiểm tra lựa chọn rõ ràng, các phương pháp lắp đặt tốt nhất và bảng so sánh để giúp bạn kết hợp các tùy chọn vật liệu (đồng trần, đồng đóng hộp, đồng mạ bạc và các biến thể không gỉ) với các trường hợp sử dụng trong thực tế—để bạn có thể tránh phải trả quá nhiều, chỉ định dưới mức hoặc lắp đặt theo cách làm mất đi lợi ích của nó.

Mục lục

1. Ống đồng bện giúp giải quyết các điểm đau
2. Ống đồng bện là gì và nó hoạt động như thế nào
3. Cách chọn ống đồng bện phù hợp
4. Bảng so sánh vật liệu và kết cấu
5. Thực hành tốt nhất về lắp đặt và nối đất
6. Nơi nó thường được sử dụng
7. Tìm nguồn cung ứng và kiểm tra chất lượng thực sự quan trọng
8. Câu hỏi thường gặp
9. Phần kết luận

phác thảo

• Xác định xem vấn đề của bạn là EMI, tĩnh điện, mài mòn hay mỏi do uốn cong
• Hiểu hiệu suất che chắn và ý nghĩa thực sự của “phủ sóng” trong thực tế
• Chọn vật liệu hoàn thiện phù hợp với môi trường của bạn (độ ẩm, muối, nhiệt)
• Kích thước chính xác để vừa vặn mà không làm vướng cáp hoặc để lại khoảng trống
• Lắp đặt nó với các đầu nối thích hợp để việc che chắn không trở thành “trang trí”
• Xác thực bằng các kiểm tra đơn giản: tính liên tục, tính phù hợp và tính toàn vẹn nối đất

Ống đồng bện giúp giải quyết các điểm đau

Mọi người thường bắt đầu tìm kiếmỐng đồng bệnkhi có sự cố “bí ẩn” xảy ra—đặc biệt là trong các cụm có động cơ, bộ biến tần, bộ nguồn chuyển mạch, rơle hoặc bộ dây dày đặc. Dưới đây là những điểm đau phổ biến nhất mà nó giải quyết:

• Tín hiệu không ổn định và đau đầu EMI:Việc ghép nhiễu có thể gây ra lỗi dữ liệu, sai lệch cảm biến, ù âm thanh hoặc lỗi giao tiếp không liên tục gây khó khăn cho việc gỡ lỗi.
• Kiểm tra tuân thủ hoặc EMC không thành công:Bạn vượt qua các bài kiểm tra chức năng nhưng các bài kiểm tra về khí thải hoặc độ nhạy không hợp tác—thường là do các khoảng trống che chắn hoặc nối đất yếu.
• Mài mòn và mài mòn cơ học:Cáp đi qua các cạnh kim loại, các cụm chuyển động hoặc hệ thống chịu rung động nặng có thể làm lớp cách điện bị mòn theo thời gian.
• Tích tụ tĩnh điện:Trong môi trường khô ráo hoặc các dây cáp chuyển động, tĩnh điện có thể tích tụ và phóng điện vào các bộ phận nhạy cảm.
• Định tuyến chặt chẽ và uốn lặp đi lặp lại:Một số ống bọc bảo vệ cứng hoặc cồng kềnh. Ống bện giúp tăng cường khả năng bảo vệ trong khi vẫn uốn cong và uốn cong với dây nịt.

Ý tưởng chính: ống bện không chỉ là “ống bọc”. Đó là một lớp chức năng có thể giảm nhiễu, bảo vệ hệ thống dây điện và cung cấp đường dẫn được kiểm soát cho năng lượng điện không mong muốn—khi được chỉ định và lắp đặt đúng cách.

Ống đồng bện là gì và nó hoạt động như thế nào

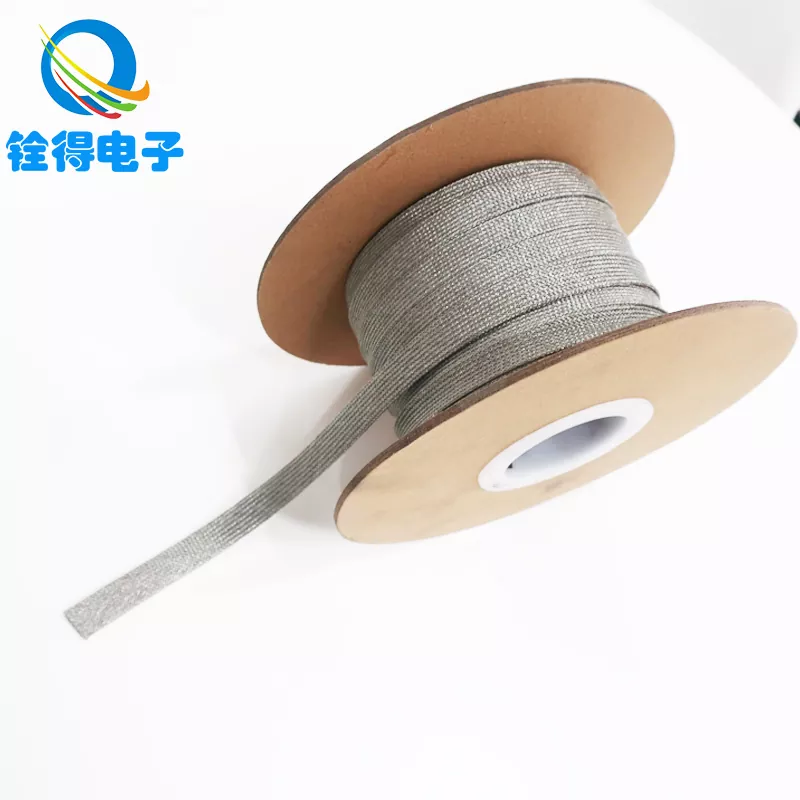

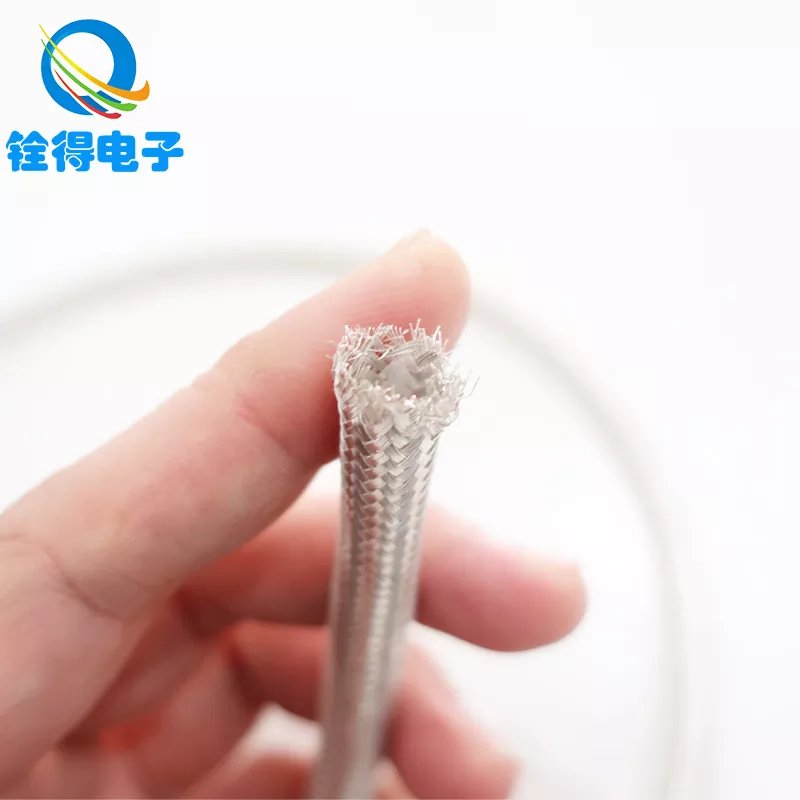

A Ống đồng bệnlà một lưới hình ống được làm bằng cách bện các sợi dây dẫn điện thành một ống bọc linh hoạt. Bởi vì nó tạo thành một mạng dẫn điện xung quanh bó cáp nên nó có thể giúp:

• Giảm nhiễu điện từbằng cách bao quanh các dây dẫn nhạy cảm bằng một rào cản dẫn điện
• Giảm lượng khí thảibằng cách chứa tiếng ồn có thể phát ra bên ngoài
• Cung cấp khả năng phóng tĩnh điệnkhi được kết nối với một đường dẫn mặt đất thích hợp
• Cải thiện bảo vệ cơ khíchống mài mòn, nén và trầy xước

Trong các hệ thống thực, hiệu suất phụ thuộc vào các chi tiết: mật độ dây bện, phạm vi phủ sóng, đường kính dây và—quan trọng nhất—cách bạn kết thúc và nối đất dây bện. Một bím tóc chất lượng cao có đầu nối kém có thể hoạt động kém hơn so với một bím tóc thông thường được lắp đúng cách.

Cách chọn ống đồng bện phù hợp

Chọn mộtỐng đồng bệnkhông phải là chọn phương án “đắt nhất”. Đó là việc kết hợp các đặc tính của ống với môi trường và kiểu hư hỏng của bạn. Sử dụng danh sách kiểm tra này:

• Xác định mục tiêu chính:Che chắn EMI, chống mài mòn, phóng tĩnh điện, nối đất liên tục hay kết hợp?
• Xác nhận môi trường:trong nhà khô ráo, ẩm ướt, phun muối, nhiệt độ cao, tiếp xúc với hóa chất hay ngoài trời?
• Đo kích thước bó cáp:đường kính ngoài (OD) của dây điện, cộng với nhu cầu mở rộng cho các đầu nối.
• Quyết định về vật liệu/hoàn thiện:đồng trần dành cho môi trường được kiểm soát, được đóng hộp để chống ăn mòn, mạ bạc cho các nhu cầu dẫn điện đặc biệt hoặc các tùy chọn không gỉ cho các điều kiện khắc nghiệt.
• Kiểm tra độ bao phủ và mật độ của bím tóc:độ che phủ cao hơn thường cải thiện khả năng che chắn nhưng có thể làm giảm luồng không khí và tăng độ cứng.
• Lập kế hoạch phương pháp chấm dứt:kẹp, uốn, hàn hoặc dải kết cuối tấm chắn—điều này ảnh hưởng đến hiệu suất nhiều hơn nhiều người mong đợi.

Một quy tắc định cỡ thực tế: chọn đường kính trong vừa khít với bó mà không cần ép buộc. Quá chặt, bạn sẽ làm biến dạng bím tóc (và làm căng dây cáp). Quá lỏng lẻo, bạn sẽ tạo ra những khoảng trống, chuyển động và tiếp xúc không nhất quán.

Bảng so sánh vật liệu và kết cấu

Thực hành tốt nhất về lắp đặt và nối đất

Đây là nơi mà nhiều dự án che chắn thất bại—không phải vì dây bện “xấu” mà vì việc lắp đặt khiến nó không hiệu quả. Giữ nó đơn giản và kỷ luật:

• Duy trì vùng phủ sóng liên tục:Tránh các khoảng trống lớn, các phần bị kéo mở hoặc chuyển đổi đường kính đột ngột tạo ra các đường rò rỉ gây nhiễu.
• Chấm dứt chính xác:Sử dụng kẹp hoặc dải kết thúc để tạo ra sự tiếp xúc nhất quán, 360 độ xung quanh bím tóc khi có thể.
• Mặt đất với mục đích:Nếu bạn muốn có hiệu suất che chắn, hãy kết nối dây bện với điểm chuẩn nối đất ổn định bằng đường dẫn có trở kháng thấp. Những “bím tóc” dài và mỏng có thể làm giảm hiệu quả ở tần số cao hơn.
• Bảo vệ các đầu:Thêm chất co nhiệt hoặc giảm sức căng cơ học để tránh bị sờn và giảm hư hỏng do cạnh sắc gây ra cho lớp cách nhiệt bên dưới.
• Tính toán chuyển động:Khi di chuyển dây đai, hãy cho phép độ chùng vừa đủ để bím tóc không trở thành điểm căng thẳng.

Thói quen xác thực nhanh: sau khi lắp đặt, hãy kiểm tra tính liên tục dọc theo chiều dài dây bện và xác nhận rằng các điểm cuối của bạn có tiếp xúc cơ học chắc chắn. Nếu bím tóc có thể xoắn tự do ở phần cuối, “lá chắn” của bạn có thể không được kết dính như bạn nghĩ.

Nơi nó thường được sử dụng

Bạn sẽ thấyỐng đồng bệntrong bất kỳ ngành công nghiệp nào trộn lẫn các tín hiệu nhạy cảm với các thiết bị điện tử công suất ồn ào hoặc các hạn chế về dây dẫn chặt chẽ. Các tình huống phổ biến bao gồm:

• Máy tính và thiết bị dữ liệu:bảo vệ dữ liệu nội bộ và đường dây điện khỏi bị nhiễu và mài mòn cơ học
• Hệ thống thông tin liên lạc:giảm thiểu nhiễu từ bên ngoài và giảm nhiễu xuyên âm giữa các dây nịt
• Điện tử ô tô:hỗ trợ hoạt động ổn định trong môi trường điện từ phức tạp trên tàu
• Tự động hóa công nghiệp:bảo vệ cáp xung quanh hệ thống dây điện điều khiển PLC, bộ truyền động động cơ và bó dây cảm biến
• Thiết bị y tế:cải thiện độ ổn định điện từ cho các thiết bị chính xác và hệ thống chẩn đoán

Nếu hệ thống của bạn bao gồm chuyển mạch, chuyển tiếp nhanh hoặc định tuyến khai thác dày đặc, ống bọc bện có thể là một trong những cải tiến hiệu quả nhất về mặt chi phí—đặc biệt là so với việc thiết kế lại bảng, thay đổi tuyến cáp hoặc thêm bộ lọc cồng kềnh ở mọi nơi.

Tìm nguồn cung ứng và kiểm tra chất lượng thực sự quan trọng

Không phải tất cả các ống bện đều như nhau. Hai ống nhìn qua có thể trông giống nhau và hoạt động rất khác nhau khi lắp ráp thực tế. Khi đánh giá nhà cung cấp, hãy tập trung vào các chỉ số hữu hình:

• Cấu trúc bện thống nhất:kiểu dệt nhất quán làm giảm các điểm yếu và cải thiện khả năng lặp lại trong quá trình lắp đặt
• Kích thước ổn định:đường kính bên trong và hành vi giãn nở phải được dự đoán trước theo từng lô
• Tính nhất quán của vật liệu và hoàn thiện:chất lượng mạ/hoàn thiện ảnh hưởng đến khả năng chống ăn mòn và độ ổn định điện lâu dài
• Xử lý cơ học:bím tóc tốt chống sờn, biến dạng và vướng víu trong quá trình định tuyến
• Hỗ trợ tùy chỉnh:nếu dây nịt của bạn có đường kính, chiều dài hoặc nhu cầu kết thúc bất thường, việc tùy chỉnh có thể tiết kiệm thời gian và giảm rủi ro lắp ráp

Đây là lúc làm việc với một nhà sản xuất có kinh nghiệm có thể giảm thiểu việc thử và sai. Ví dụ,Công ty TNHH Điện tử Đông Quan Quande sản xuất các tùy chọn ống đồng bện nhằm mục đích che chắn và bảo vệ cáp trên nhiều môi trường ứng dụng, đồng thời có thể hỗ trợ các lựa chọn vật liệu và thông số kỹ thuật khác nhau tùy thuộc vào cách bạn dự định định tuyến và kết thúc ống bọc.

Câu hỏi thường gặp

Câu hỏi 1: Ống đồng bện có tác dụng vừa che chắn vừa bảo vệ vật lý không?
MỘT:Đúng. Nó có thể giúp giảm nhiễu điện từ đồng thời bảo vệ cáp khỏi bị mài mòn và nén. Sự cân bằng phụ thuộc vào mật độ bện và cách lắp đặt ống.

Câu 2: Đồng đóng hộp có luôn tốt hơn đồng trần không?
MỘT:Không phải lúc nào cũng vậy. Đồng trần hoạt động tốt trong môi trường được kiểm soát và thường tiết kiệm chi phí hơn. Đồng đóng hộp là lựa chọn thông minh hơn khi độ ẩm, nguy cơ oxy hóa hoặc tuổi thọ lâu dài trong môi trường khắc nghiệt hơn là vấn đề quan trọng.

Câu 3: Làm cách nào để xác định kích thước ống đồng bện cho bó cáp?
MỘT:Đo đường kính ngoài của bó đầy đủ (bao gồm cả độ dày của áo khoác) và chọn đường kính trong có thể trượt mà không cần buộc. Nếu gói có đầu nối, hãy cân nhắc sử dụng ống bọc có thể mở rộng hoặc lên kế hoạch lắp đặt trước khi kết thúc.

Q4: Tại sao việc che chắn đôi khi “không hiệu quả” ngay cả với ống tay áo bện?
MỘT:Lý do phổ biến nhất là việc chấm dứt hoặc nối đất kém. Nếu dây bện không được liên kết đúng cách (hoặc đường nối đất có trở kháng cao), hiệu quả che chắn có thể giảm đáng kể.

Câu 5: Ống đồng bện có thể giúp chống tĩnh điện không?
MỘT:Nó có thể, miễn là nó được kết nối với đường dẫn xả được kiểm soát. Độ dẫn điện của dây bện có thể giúp tiêu tán tĩnh điện thay vì để tĩnh điện tích tụ và phóng điện ngoài dự đoán.

Phần kết luận

Nếu bạn đang chống lại EMI, tìm kiếm các lỗi không liên tục hoặc cố gắng bảo vệ dây điện trong các đường đi dây chặt chẽ, có độ căng cao,Ống đồng bệnlà một trong những nâng cấp có thể mang lại kết quả vượt trội—mà không làm đảo lộn toàn bộ thiết kế của bạn. Bí quyết là chọn vật liệu phù hợp với môi trường của bạn, kích thước chính xác và kết thúc nó theo cách duy trì khả năng che chắn liên tục và tiếp xúc đáng tin cậy.

Nếu bạn muốn được trợ giúp để chọn thông số kỹ thuật phù hợp—hoặc bạn đang cố gắng giải quyết vấn đề về độ bền hoặc sự cản trở cứng đầu trong một bộ phận lắp ráp thực—Công ty TNHH Điện tử Đông Quan Quandecó thể hỗ trợ dự án của bạn với các tùy chọn ống đồng bện phù hợp với ứng dụng của bạn. Bạn đã sẵn sàng chuyển từ “đoán” sang một giải pháp nối dây sạch hơn, đáng tin cậy hơn chưa?liên hệ với chúng tôiđể thảo luận về yêu cầu của bạn và nhận được một khuyến nghị thực tế.
