Tại sao dây nối đất lại cần thiết cho hệ thống điện an toàn?

Tóm tắt

A Dây nối đấtthường được coi như một mục trong hộp kiểm—cho đến khi có sự cố xảy ra: khung máy kêu râm ran, cầu dao ngắt ngẫu nhiên, một cảm biến đọc rác hoặc một sự đột biến làm mất bảng điều khiển. Bài viết này phân tích chức năng thực sự của dây nối đất, nó khác với dây “trung tính” như thế nào, tại sao việc liên kết lại quan trọng và những chi tiết lựa chọn và lắp đặt nào thường gây ra sự khó chịu cho khách hàng nhất. Bạn cũng sẽ nhận được danh sách kiểm tra rõ ràng, thân thiện với thực địa, bảng so sánh các loại dây nối đất phổ biến và câu hỏi thường gặp về khắc phục sự cố cho các sự cố tái diễn.

Mục lục

• Dây nối đất là gì và nó giải quyết được vấn đề gì?
• Nối đất, trung tính và liên kết: sự nhầm lẫn gây ra hư hỏng
• Điểm đau của khách hàng khi sử dụng Dây nối đất thích hợp sẽ giảm
• Các loại dây nối đất và vị trí phù hợp của từng loại
• Cách chọn dây nối đất phù hợp cho dự án của bạn
• Thực hành tốt nhất về cài đặt để ngăn chặn việc làm lại
• Những lỗi thường gặp và cách khắc phục nhanh
• Mẹo kiểm tra và bảo trì
• Câu hỏi thường gặp

phác thảo

1. Xác định Dây nối đất bằng ngôn ngữ đơn giản và giải thích “đường dẫn dòng điện sự cố”.
2. Làm rõ nền tảng, trung lập và liên kết để loại bỏ những quan niệm sai lầm điển hình.
3. Ánh xạ các điểm yếu trong thế giới thực (nguy cơ sốc, EMI/tiếng ồn, chuyến đi phiền toái, hư hỏng thiết bị) với chất lượng nối đất.
4. So sánh các tùy chọn rắn, bện, bện và đóng hộp với các ứng dụng điển hình.
5. Danh sách kiểm tra lựa chọn: quy mô, tính linh hoạt, môi trường, chấm dứt và cân nhắc tuân thủ.
6. Các bước cài đặt và chi tiết tay nghề quyết định độ tin cậy.
7. Xử lý sự cố: vòng nối đất, liên tục không liên tục, ăn mòn và lỗi rung.
8. Thực hành bảo trì và ghi chép để đảm bảo an toàn lâu dài.

Dây nối đất là gì và nó giải quyết được vấn đề gì?

Về cốt lõi của nó, mộtDây nối đấtlà một dây dẫn chuyên dụng kết nối các bộ phận kim loại tiếp xúc (như vỏ thiết bị, khung động cơ, bảng điều khiển, khay cáp và ống dẫn) tới hệ thống nối đất. Công việc quan trọng nhất không phải là “làm cho điện biến mất”. Công việc là cung cấp mộttrở kháng thấp, con đường dự đoán đượcđối với dòng điện sự cố để các thiết bị bảo vệ (cầu chì, cầu dao, bảo vệ RCD/RCBO nếu được sử dụng) có thể hoạt động nhanh chóng.

Hãy coi dây nối đất là lối thoát hiểm khẩn cấp cho dòng điện nguy hiểm. Khi lớp cách điện bị hỏng hoặc dây dẫn mang điện chạm vào khung kim loại, dòng điện sự cố muốn chảy. Nếu dòng điện sự cố có đường truyền tốt qua dây nối đất được lắp đặt đúng cách, thiết bị bảo vệ có thể phát hiện tình trạng bất thường và ngắt điện nhanh. Nếu đường dẫn kém (kết nối lỏng lẻo, ăn mòn, dây có kích thước nhỏ, bề mặt tiếp xúc được sơn), dòng điện có thể “rò rỉ” qua các đường dẫn không mong muốn— bao gồm cả bạn, vòng bi, tấm chắn tín hiệu hoặc thiết bị điện tử nhạy cảm.

Nối đất, trung tính và liên kết: sự nhầm lẫn gây ra hư hỏng

Nhiều vấn đề của dự án xuất phát từ việc trộn lẫn ba ý tưởng khác nhau:

• Trung lậplà dây dẫn hồi lưu mang dòng điện trong hoạt động bình thường (trong nhiều hệ thống điện xoay chiều). Nó không giống như mặt đất thiết bị.
• Mặt đất (nối đất)là kết nối với các điện cực nối đất/nối đất và mạng nối đất được sử dụng để đảm bảo an toàn và điện thế tham chiếu.
• Liên kếtlà sự kết nối có chủ ý của các bộ phận kim loại để chúng có cùng điện thế và loại bỏ lỗi một cách đáng tin cậy.

Bài học thực tế: của bạnDây nối đấtthường là một phần của liên kết đảm bảo an toàn cho thiết bị và nó phải liên tục, đáng tin cậy về mặt cơ học, và điện trở thấp. Nếu dây trung tính và đất nối sai vị trí (hoặc nhiều chỗ), bạn có thể tạo ra dòng điện tuần hoàn, vấn đề tiếng ồn, và vấp ngã không thể đoán trước.

Điểm đau của khách hàng khi sử dụng Dây nối đất thích hợp sẽ giảm

Khi khách hàng phàn nàn về các sự cố điện “ngẫu nhiên”, nối đất thường là nguyên nhân sâu xa thầm lặng. Dưới đây là những điểm khó khăn được thiết kế chính xác và đã cài đặtDây nối đấtgiúp giảm:

• Rủi ro sốc và sự cố an toàn:một khung được liên kết tốt sẽ ở gần điện thế đất trong điều kiện lỗi.
• Sự vấp ngã phiền toái:kết nối kém có thể gây ra các dấu hiệu lỗi không liên tục, đặc biệt là khi bị rung hoặc ẩm.
• EMI/nhiễu trong tín hiệu:cảm biến, đầu vào PLC và đường truyền thông có thể hoạt động thất thường khi tham chiếu nối đất không ổn định.
• Thiệt hại do xung điện và sét quá độ:một mạng lưới nối đất mạnh mẽ giúp quản lý các đường dẫn năng lượng nhất thời.
• Các vấn đề về vòng bi và động cơ:dòng điện đi lạc có thể tìm đường đi qua vòng bi khi liên kết yếu hoặc không nhất quán.
• Làm lại tốn kém:những lỗi nối đất hiếm khi được nhìn thấy cho đến khi vận hành thử—khi mỗi giờ đều tốn kém.

Chiến lược nối đất tốt sẽ biến “thời gian ngừng hoạt động bí ẩn” thành hiệu suất có thể dự đoán được. Đó là điều mà người mua cuối cùng mong muốn: ít cuộc gọi lại hơn, dữ liệu sạch hơn và thiết bị an toàn hơn vượt qua kiểm tra mà không có kịch tính.

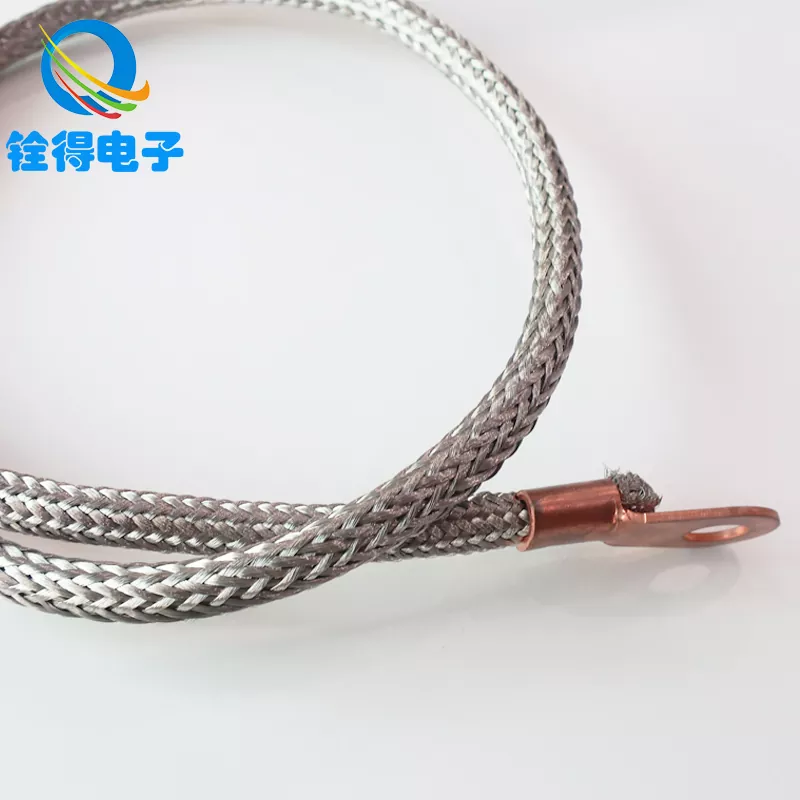

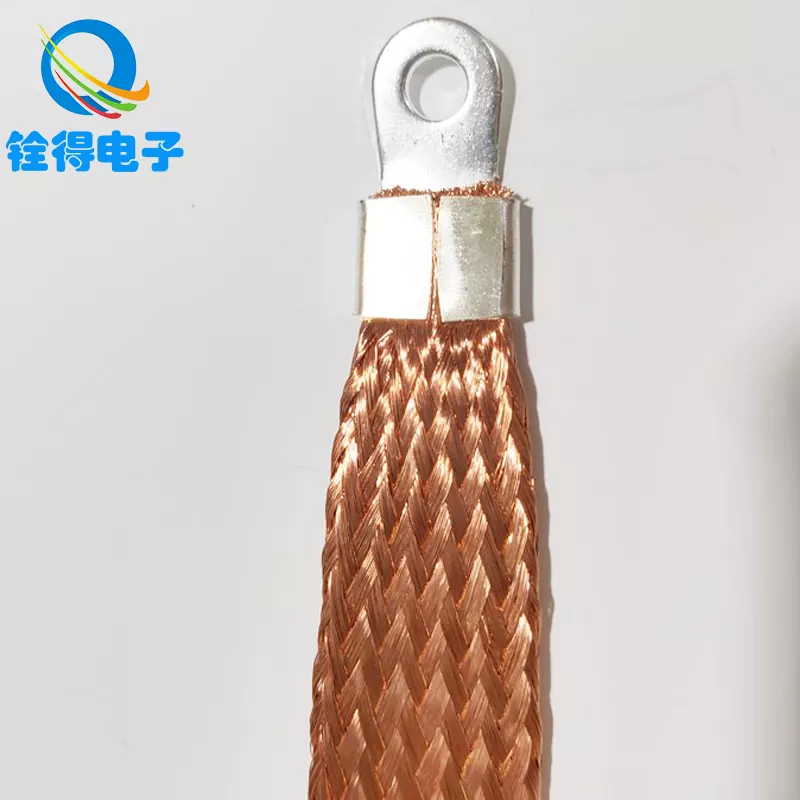

Các loại dây nối đất và vị trí phù hợp của từng loại

Không phải mọiDây nối đấtlà như nhau. Sự lựa chọn “tốt nhất” phụ thuộc vào chuyển động, độ rung, môi trường và phương pháp kết thúc.

Nếu ứng dụng của bạn bao gồm cửa, nắp có thể tháo rời hoặc rung (ví dụ như máy phát điện, bộ sạc xe điện, máy CNC, thang máy và tủ kim loại mở/đóng hàng ngày), các lựa chọn bện có thể làm giảm đáng kể các hư hỏng liên quan đến mỏi.

Cách chọn dây nối đất phù hợp cho dự án của bạn

Chọn mộtDây nối đấtít nói về “dày hơn thì luôn tốt hơn” mà nói nhiều hơn về việc đáp ứng các yêu cầu an toàn một cách đáng tin cậy trong điều kiện thực tế. Sử dụng danh sách kiểm tra này để tránh sự hối tiếc của người mua cổ điển:

• Công suất điện:Kích thước dây dẫn theo mã/tiêu chuẩn hiện hành và thiết bị bảo vệ phía nguồn. Đường dẫn trên mặt đất phải mang dòng điện sự cố một cách an toàn đủ lâu để hoạt động bảo vệ.
• Môi trường cơ khí:Nếu nó di chuyển, uốn cong hoặc rung, hãy ưu tiên tính linh hoạt (bị mắc kẹt hoặc bện) và giảm căng thẳng.
• Tiếp xúc với ăn mòn:Độ ẩm, phun muối, hóa chất và lắp đặt ngoài trời thường được hưởng lợi từ đồng đóng hộp và các đầu cuối được bảo vệ.
• Phương pháp chấm dứt:Ghép loại dây với vấu, vòng sắt, dụng cụ uốn và thông số mô-men xoắn. Một sợi dây lớn sẽ bị hỏng nếu đầu cuối cẩu thả.
• Hạn chế định tuyến:Tránh các cạnh sắc và điểm nhúm. Lập kế hoạch cho các vòng lặp dịch vụ nơi bảng mở.
• Tính nhất quán và tài liệu:Chuẩn hóa số bộ phận và ghi chú cài đặt trên các bản dựng để nhóm bảo trì không đoán được.

Đây là nơi một nhà sản xuất chuyên ngành có thể giúp đỡ.Công ty TNHH Điện tử Đông Quan Quande hỗ trợ các giải pháp dây dẫn nối đất được sử dụng trong công nghiệp và các ứng dụng điện, bao gồm các tùy chọn bện linh hoạt khi chuyển động và độ tin cậy là vấn đề quan trọng. Đối với người mua, lợi ích là giảm bớt sự biến động: nhất quán xây dựng và xử lý có thể dự đoán được trong quá trình lắp ráp đồng nghĩa với việc ít xảy ra bất ngờ hơn khi vận hành thử.

Thực hành tốt nhất về cài đặt để ngăn chặn việc làm lại

Hầu hết các sự cố nối đất không phải do bản thân dây dẫn gây ra mà là do tay nghề. Đây là một cách tiếp cận đã được chứng minh thực tế giúp duy trìDây nối đấtđáng tin cậy trong nhiều năm:

Một thói quen đơn giản giúp giảm đau đầu: coi các điểm nối đất như các bộ phận an toàn quan trọng chứ không phải “ốc vít phụ”. Dán nhãn, kiểm tra và giữ cho chúng có thể truy cập được.

Những lỗi thường gặp và cách khắc phục nhanh

Dưới đây là những hành vi vi phạm nhiều lần gây ra nhiều khiếu nại của khách hàng nhất, cộng với các hành động khắc phục nhanh nhất:

• Nối đất trên kim loại được sơn:lột sơn ở khu vực vấu và sử dụng phần cứng liên kết thích hợp.
• Dây dẫn có kích thước nhỏ hơn “vì nó không mang dòng điện”:kích thước cho các điều kiện lỗi, hoạt động không bình thường.
• Sử dụng dây đặc trên cửa di chuyển:chuyển sang dây nối đất bện hoặc bện để giảm căng thẳng.
• Các ốc vít bị lỏng sau khi rung:áp dụng các biện pháp thực hành mô-men xoắn chính xác, khóa phần cứng khi thích hợp và kiểm tra lại mô-men xoắn sau khi thử nghiệm.
• Định tuyến lộn xộn gần các cạnh sắc nét:thêm bảo vệ cạnh, vòng đệm và kẹp; giữ cho con đường mặt đất được bảo vệ vật lý.
• Nhiều liên kết nối đất/trung tính ở những nơi không nên có:xem lại sơ đồ hệ thống và sửa các điểm liên kết theo tiêu chuẩn và quy định tại địa điểm của bạn.

Mẹo kiểm tra và bảo trì

A Dây nối đấtchỉ đáng tin cậy như kết nối yếu nhất của nó. Đưa những hoạt động kiểm tra này vào hoạt động bảo trì định kỳ, đặc biệt ở những nơi có độ rung cao hoặc lắp đặt ngoài trời:

• Kiểm tra trực quan:tìm kiếm sự đổi màu, dây bện bị sờn, ăn mòn xung quanh vấu và kẹp lỏng.
• Kiểm tra cơ khí:nhẹ nhàng kiểm tra chuyển động ở các thiết bị đầu cuối; bất cứ điều gì lung lay đều là một thất bại trong tương lai.
• Kiểm tra tại chỗ liên tục:xác minh điện trở thấp từ khung/cửa tới thanh nối đất trong quá trình tắt máy theo kế hoạch.
• Niêm phong môi trường:ở những nơi ẩm ướt hoặc ăn mòn, hãy cải thiện khả năng bịt kín và xem xét các vật liệu chống ăn mòn và vỏ bảo vệ.
• Tài liệu:ghi lại kết quả kiểm tra nối đất và mọi thay đổi—việc khắc phục sự cố trong tương lai sẽ nhanh hơn đáng kể.

Câu hỏi thường gặp

Hỏi: Tôi có thể sử dụng bất kỳ dây nào làm Dây nối đất nếu nó “kết nối với kim loại” không?
MỘT:Nó phải phù hợp với ứng dụng và có kích thước chính xác cho các đường dẫn dòng điện sự cố theo quy tắc/tiêu chuẩn quản lý của bạn. Ngoài ra, phương pháp nối dây và chuẩn bị bề mặt tiếp xúc cũng quan trọng như bản thân dây dẫn.

Hỏi: Tại sao tôi thấy nhiễu hoặc số đọc cảm biến không ổn định ngay cả khi Dây nối đất được kết nối?
MỘT:Các nguyên nhân phổ biến bao gồm các điểm liên kết lỏng lẻo, định tuyến kém gần cáp có dòng điện cao, nhiều điểm liên kết tạo ra dòng điện tuần hoàn hoặc điểm tham chiếu yếu giữa các bảng. Cải thiện tính toàn vẹn của liên kết, tách các tuyến tín hiệu nhạy cảm khỏi các tuyến điện và xem xét nơi xảy ra liên kết.

Q: Khi nào tôi nên xem xét dây nối đất bện?
MỘT:Khi có chuyển động hoặc rung động—cửa, nắp bản lề, tấm bảo vệ máy, khớp nối mềm hoặc bất kỳ nơi nào mà dây dẫn rắn sẽ bị mỏi theo thời gian. Các phương án bện thường được chọn để giảm sự cố liên tục không liên tục.

Câu hỏi: Dây nối đất dày hơn có nghĩa là khả năng bảo vệ tốt hơn phải không?
MỘT:Không tự động. Mục tiêu là đường dẫn lỗi có trở kháng thấp phù hợp với thiết bị bảo vệ và các quy tắc lắp đặt. Kích thước quá lớn có thể tạo ra các vấn đề định tuyến/chấm dứt nếu vấu và phần cứng không khớp. “Kích thước chính xác + cài đặt chính xác” đánh bại “rất dày + kết thúc kém.”

Hỏi: Tại sao cầu dao hoặc RCD/RCBO của tôi bị ngắt trong khi khởi động mặc dù không có gì "sai"?
MỘT:Quá độ khởi động, dòng rò từ bộ lọc/VFD, độ ẩm hoặc liên kết không ổn định có thể gây ra ngắt điện. Xác minh tính liên tục nối đất, kiểm tra tình trạng cách điện, xác nhận loại thiết bị bảo vệ chính xác và xem xét cách bố trí nối đất/liên kết để phát hiện các đường dẫn song song ngoài ý muốn.

Câu hỏi: Cách nhanh nhất để xác nhận kết nối Dây nối đất của tôi đang hoạt động tốt là gì?
MỘT:Thực hiện kiểm tra tính liên tục giữa khung thiết bị (và bất kỳ cửa/bộ phận bảo vệ nào) và thanh nối đất chính, sau đó xác nhận rằng các đầu cuối đã chặt và được liên kết trên kim loại sạch. Ghi lại kết quả để dễ dàng phát hiện những thay đổi theo thời gian.

Bài học cuối cùng

A Dây nối đấtkhông chỉ là hình thức an toàn mà còn là thành phần hiệu suất. Nó làm giảm nguy cơ sốc, cải thiện độ ổn định của hệ thống, bảo vệ thiết bị điện tử, và tiết kiệm thời gian trong quá trình vận hành bằng cách ngăn chặn các “lỗi ma” gây lãng phí nhiều ngày. Nếu bạn coi việc nối đất như một hệ thống được thiết kế (không phải là suy nghĩ lại), bạn có được hệ thống lắp đặt an toàn hơn và đội bảo trì bình tĩnh hơn.

Nếu bạn đang chỉ định dây dẫn nối đất cho bảng điều khiển, vỏ thiết bị hoặc điểm liên kết linh hoạt,Công ty TNHH Điện tử Đông Quan Quandecó thể giúp bạn kết hợp kiểu dây dẫn với điều kiện vận hành thực tế. Sẵn sàng để giảm việc làm lại và cải thiện độ tin cậy?Liên hệ với chúng tôivới chi tiết ứng dụng của bạn, và chúng tôi sẽ giúp bạn chọn giải pháp nối đất phù hợp với môi trường, nhu cầu di chuyển và quy trình lắp đặt của bạn.
