Ống đồng bện cải thiện kết nối nguồn và nối đất linh hoạt như thế nào?

Tóm tắt

Nếu bạn đã từng xử lý các vấu bị nứt, dây nhảy quá nóng, những chuyến đi khó chịu hoặc tín hiệu ồn ào gần thiết bị có dòng điện cao thì bạn đã biết kẻ thù thực sự: kết nối cứng nhắc ở những nơi di chuyển, rung, mở rộng hoặc cần truy cập dịch vụ dễ dàng.Ống đồng bệnđược thiết kế dành riêng cho những người “mọi thứ đều ổn cho đến khi không ổn” môi trường. Nó kết hợp độ dẫn điện cao với tính linh hoạt, giúp bạn xây dựng các kết nối luôn đáng tin cậy trong chu kỳ nhiệt, chuyển động cơ học và không gian lắp đặt chật hẹp.

Hướng dẫn này chia nhỏ những gìỐng đồng bệnlà nó tỏa sáng ở đâu, khách hàng thường mắc sai lầm gì khi chọn nó và làm thế nào để chỉ định nó một cách chính xác trong lần đầu tiên. Bạn cũng sẽ tìm thấy các mẹo định cỡ, bảng so sánh thực tế, các phương pháp lắp đặt tốt nhất và Câu hỏi thường gặp ngắn để giúp bạn chuyển từ “chúng tôi cần thứ gì đó linh hoạt” sang thông số kỹ thuật rõ ràng, sẵn sàng mua.

Mục lục

• phác thảo
• Ống đồng bện là gì
• Điểm đau của khách hàng Nó giải quyết được
• Các trường hợp sử dụng điển hình
• Làm thế nào để chọn đúng đặc điểm kỹ thuật
• Các bảng thực tế để định cỡ và kết hợp
• Mẹo cài đặt và xử lý
• Danh sách kiểm tra chất lượng trước khi mua
• Làm việc với Công ty TNHH Điện tử Đông Quan Quande
• Câu hỏi thường gặp
• Các bước tiếp theo

phác thảo

1. Định nghĩaỐng đồng bệnbằng ngôn ngữ đơn giản và giải thích cách nó hoạt động trong cài đặt thực tế.
2. Lập bản đồ các tình huống hư hỏng thường gặp với lợi ích thiết kế của dây dẫn dạng ống bện.
3. Hiển thị các ứng dụng phổ biến nhất và những gì quan trọng nhất trong mỗi ứng dụng.
4. Cung cấp một khung lựa chọn: vật liệu, lớp mạ, mật độ bện, kích thước và phương pháp kết thúc.
5. Chia sẻ các bảng dễ sử dụng để người mua có thể điều chỉnh nhu cầu về hiệu suất với thông số kỹ thuật rõ ràng.
6. Kết thúc bằng các mẹo xử lý, danh sách kiểm tra chất lượng và Câu hỏi thường gặp thân thiện với người mua.

Ống đồng bện là gì

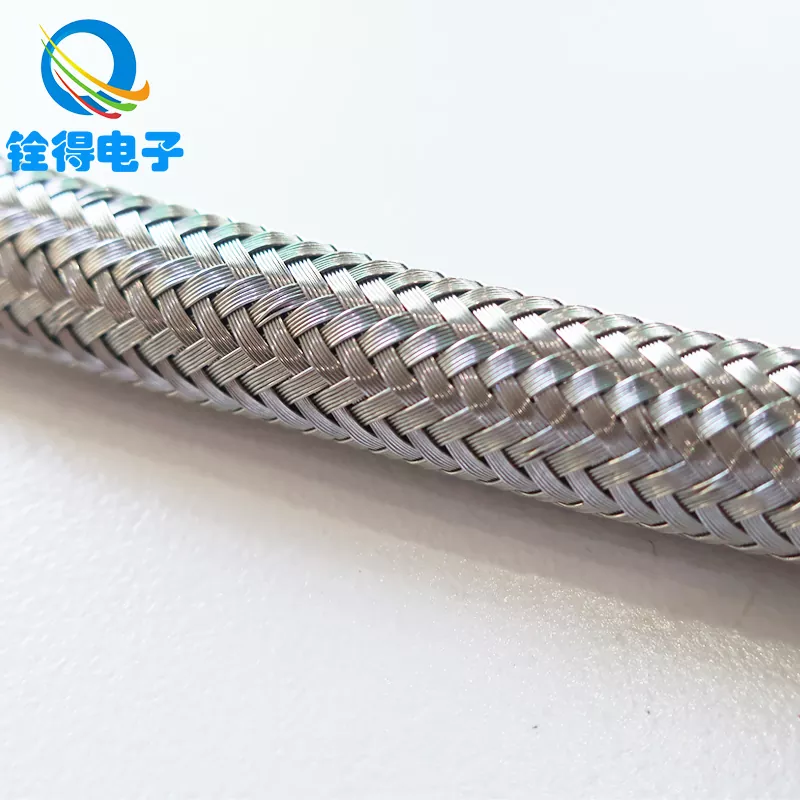

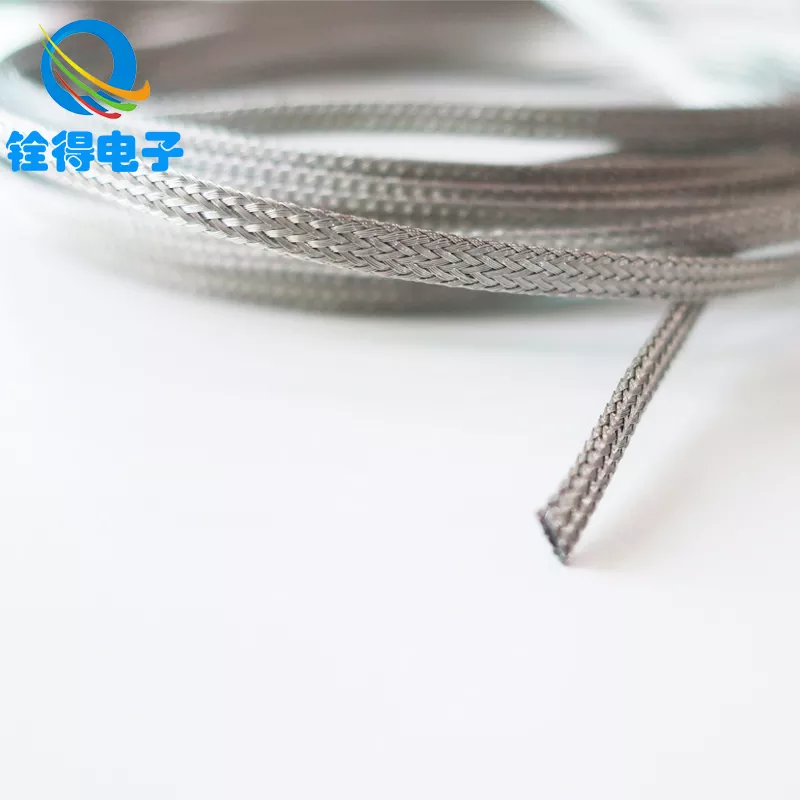

Ống đồng bệnlà một bím tóc hình ống được làm từ nhiều sợi dây đồng dệt thành ống tay áo hoặc hình ống linh hoạt. Tùy thuộc vào thiết kế, nó có thể được sử dụng như:

• Dây dẫn linh hoạt(mang dòng điện giữa hai điểm xảy ra chuyển động hoặc giãn nở)
• Một đường nối đất(vỏ liên kết, cửa ra vào, tủ, thanh cái và các bộ phận quay hoặc rung)
• Lá chắn điện từ(giảm nhiễu bằng cách cung cấp vỏ dẫn điện xung quanh cáp hoặc cụm lắp ráp)
• Một tay áo bảo vệ(bảo vệ ống/cáp khỏi bị mài mòn đồng thời tăng độ dẫn điện)

Không giống như thanh đồng đặc hoặc dây cáp cứng, ống bện có thể uốn cong nhiều lần và phù hợp với không gian chật hẹp. Nó cũng có thể “thở” nhờ sự giãn nở nhiệt: khi nhiệt độ tăng lên, các bộ phận kim loại giãn nở; khi nguội đi, chúng co lại. Cấu trúc bện chịu đựng chu kỳ đó với ít nguy cơ nới lỏng phần cứng hơn, nứt ở vấu hoặc truyền ứng suất vào các đầu cực nhạy cảm.

Điểm đau của khách hàng Nó giải quyết được

Người mua thường bắt đầu tìm kiếmỐng đồng bệnsau khi gặp một trong những vấn đề sau:

• Quá nóng tại các điểm kết nốido diện tích tiếp xúc không đủ, tính linh hoạt kém hoặc các khoảng trống nhỏ do chuyển động gây ra.
• Các vấu bị nứt và các sợi bị đứtnơi dây dẫn cứng buộc phải uốn cong trong quá trình rung hoặc bảo trì.
• Ốc vít lỏng lẻo theo thời giando chu trình nhiệt và chuyển động cơ học truyền ứng suất vào khớp.
• Tiếng ồn và nhiễugần bộ biến tần, máy biến áp, thiết bị đóng cắt, máy hàn hoặc thiết bị sạc EV.
• Jumper khó cài đặttrong những chiếc tủ chật chội, nơi bán kính uốn cong trở thành một cuộc chiến.
• Ăn mòn sớmtrong môi trường ẩm ướt, ven biển hoặc hoạt động hóa học khi vật liệu không phù hợp với điều kiện.

Ống bện được xác định rõ sẽ giải quyết những vấn đề này bằng cách kết hợp độ dẫn điện, tính linh hoạt và độ che phủ bề mặt. Kết quả là kết nối dễ dàng hơn định tuyến, ổn định hơn theo thời gian và ít nhạy cảm hơn với những thay đổi nhỏ có thể gây tổn hại cho một bộ phận cứng nhắc.

Các trường hợp sử dụng điển hình

Đây là những nơi trong thế giới thực, nơiỐng đồng bệnđược sử dụng phổ biến và điều mà người ra quyết định thường quan tâm nhất:

• Hệ thống thiết bị đóng cắt và thanh cái:liên kết linh hoạt giữa các thanh cái hoặc các bộ phận nóng lên khi có tải.
• Máy biến áp và phân phối điện:nối đất và liên kết để giảm rủi ro sự cố và duy trì điện thế ổn định.
• Nền tảng đường sắt và ô tô:liên kết chống rung và đường dẫn dòng điện linh hoạt.
• Hệ thống EV/sạc và biến tần:quản lý dòng điện cao trong khi giảm tiếng ồn điện.
• Tủ và vỏ công nghiệp:dây đai liên kết cửa và đường nối đất phải uốn cong khi đóng/mở.
• Che chắn EMI cho cáp và cụm lắp ráp:một ống dẫn điện xung quanh dây cáp để giảm độ nhạy nhiễu.

Làm thế nào để chọn đúng đặc điểm kỹ thuật

điều tốt nhấtỐng đồng bệncho dự án của bạn phụ thuộc vào cách nó sẽ được sử dụng: cấp độ hiện tại, chu kỳ nhiệm vụ, môi trường, tính linh hoạt cần thiết, và phương pháp chấm dứt. Dưới đây là khung lựa chọn thực tế mà bạn có thể giao cho bộ phận kỹ thuật, mua hàng và nhà cung cấp của mình.

1) Kỳ vọng về loại đồng và độ dẫn điện

• Đồng trần:độ dẫn điện mạnh, phổ biến trong môi trường được kiểm soát.
• Đồng đóng hộp:khả năng chống oxy hóa tốt hơn và khả năng hàn dễ dàng hơn, thường được ưa chuộng trong điều kiện ẩm ướt hoặc thay đổi.
• Mạ đặc biệt:được sử dụng cho các nhu cầu ăn mòn hoặc giao diện đặc biệt (chọn dựa trên môi trường và vật liệu giao phối).

2) Cấu trúc và mật độ bện

• Đường kính dây và số sợiảnh hưởng đến tính linh hoạt và độ bền.
• Bím tóc che phủảnh hưởng đến hiệu suất che chắn và độ ổn định của tiếp điểm.
• Tỷ lệ mở rộngvấn đề khi ống phải phù hợp với một phạm vi đường kính.

3) Kích thước thực sự quan trọng

• Đường kính trong (ID):liệu nó có phù hợp với phần mục tiêu hoặc bó cáp của bạn hay không.
• Đường kính ngoài (OD):liệu nó có vừa với bên trong các tuyến, kẹp hoặc kênh định tuyến hay không.
• Chiều dài và vòng lặp dịch vụ:chừa đủ độ lỏng để bím tóc không trở thành “lò xo” trong khớp của bạn.

4) Phương pháp chấm dứt

• Các vấu/ống sắt bị uốn cong:phổ biến cho dây nối đất và dây nhảy.
• Đầu hàn/đồng thau:được sử dụng khi cần độ tin cậy cao và điện trở tiếp xúc thấp.
• Chấm dứt kẹp hoặc dải:thường được sử dụng cho các ứng dụng che chắn để duy trì tiếp xúc 360 độ.

5) Môi trường và thực tế ăn mòn

• Độ ẩm, tiếp xúc với muối, hóa chất công nghiệp và các kim loại khác nhau có thể thay đổi mức độ “đủ tốt” trông như thế nào.
• Nếu thiết bị của bạn hoạt động ngoài trời hoặc gần không khí có muối, việc lựa chọn lớp mạ và bảo vệ mối nối là điều không thể thương lượng.

Các bảng thực tế để định cỡ và kết hợp

Bảng 1: Ứng dụng phù hợp với đặc điểm ống bện

Bảng 2: Danh sách kiểm tra thân thiện với người mua để chỉ định Ống đồng bện

Mẹo cài đặt và xử lý

Kể cả tốt nhấtỐng đồng bệncó thể hoạt động kém nếu nó bị cắt, xử lý hoặc chấm dứt kém. Những mẹo thân thiện với hiện trường này giúp giảm việc làm lại và thất bại:

• Ngăn chặn sự sờn trong quá trình cắt:sử dụng phương pháp giữ các sợi (băng dính trước khi cắt hoặc sử dụng dụng cụ thích hợp).
• Thêm vòng lặp dịch vụ khi có chuyển động:cho phép những đường cong nhẹ nhàng hơn là những khúc cua chặt chẽ ở điểm cuối.
• Bảo vệ các đầu:co nhiệt, ủng hoặc tay áo có thể làm giảm mài mòn và giữ cho các sợi lạc không bị lan rộng.
• Đảm bảo bề mặt tiếp xúc sạch sẽ:loại bỏ quá trình oxy hóa hoặc mảnh vụn nơi vấu hoặc kẹp tiếp xúc với kim loại.
• Tâm kim loại khác nhau:nếu phần cứng của bạn không thân thiện với đồng, hãy xem xét các chiến lược bảo vệ bề mặt để giảm các vấn đề về điện.
• Vấn đề mô-men xoắn:việc buộc chặt nhất quán làm giảm chuyển động vi mô và ổn định điện trở tiếp xúc.

Để sử dụng để che chắn, hãy ưu tiên tiếp xúc 360 độ: dây bện chỉ chạm vào một điểm nhỏ có thể trông như được lắp đặt nhưng sẽ không mang lại khả năng giảm tiếng ồn nhất quán. Đối với các bộ nhảy dòng điện cao, hãy tập trung vào tính toàn vẹn của đầu cuối: các phương pháp xử lý đầu cuối được thiết kế hoặc uốn mạnh thường tạo ra sự khác biệt lớn nhất về độ tin cậy.

Danh sách kiểm tra chất lượng trước khi mua

Nếu bạn đang tìm nguồn cung ứngỐng đồng bệnđối với các thiết bị quan trọng, bạn muốn có độ dẫn điện có thể dự đoán được, hình dạng bện nhất quán và vật liệu ổn định. Sử dụng danh sách kiểm tra này khi xem xét mẫu hoặc tài liệu của nhà cung cấp:

• Tính nhất quán của vật liệu:xác nhận lớp đồng và lớp hoàn thiện phù hợp với môi trường và phương pháp nối của bạn.
• Tính đồng nhất của bện:kiểm tra các khoảng trống, các phần chọn không nhất quán hoặc độ che phủ không đồng đều dọc theo chiều dài.
• Độ ổn định kích thước:xác minh ID/OD trong các điều kiện thoải mái và được cài đặt, đặc biệt nếu có liên quan đến việc kéo dài.
• Độ tin cậy chấm dứt (nếu được lắp ráp):kiểm tra tính đối xứng của nếp gấp, kỳ vọng về độ bền kéo và độ kín cuối.
• Đóng gói và xử lý:bao bì kém có thể làm biến dạng các dây bện hoặc gây ô nhiễm trước khi bộ phận đó chạm tới dây chuyền của bạn.

Làm việc với Công ty TNHH Điện tử Đông Quan Quande

Khi bạn mua dây dẫn bện, bạn không chỉ mua đồng mà bạn đang mua độ lặp lại: cùng mật độ bện, cùng độ vừa khít và cùng kết quả đầu cuối mỗi khi dây chuyền sản xuất của bạn chạy.Công ty TNHH Điện tử Đông Quan Quandecung cấpỐng đồng bệngiải pháp được thiết kế cho các ứng dụng nơi tính linh hoạt, độ dẫn điện và độ bền phải tồn tại cùng nhau trong cùng một bộ phận.

Nếu bạn đã có bản vẽ hoặc số bộ phận kế thừa, bạn thường có thể nhanh chóng chuyển nó thành thông số kỹ thuật rõ ràng. Nếu không, bạn vẫn có thể xây dựng thông số kỹ thuật thực tế từ một số yếu tố đầu vào: nó được lắp đặt ở đâu, nó di chuyển như thế nào, nó kết nối với cái gì và nó sống trong môi trường nào. Điều đó thường đủ để thu hẹp vật liệu, phạm vi kích thước, và kết thúc các lựa chọn điều trị mà không cần mua thử và sai.

Câu hỏi thường gặp

Các bước tiếp theo

Nếu thiết lập hiện tại của bạn đang bị nóng, rung, đi dây chặt chẽ hoặc nối đất không đáng tin cậy,Ống đồng bệnthường là bản nâng cấp đơn giản nhất mang lại một sự tăng cường ổn định có thể đo lường được. Con đường nhanh nhất để đưa ra lựa chọn chính xác là xác định các ràng buộc cài đặt của bạn (không gian, chuyển động, dao động nhiệt độ) và phương pháp kết thúc của bạn. Từ đó, chất liệu phù hợp và kết cấu bện thường trở nên rõ ràng.
