Tại sao việc lựa chọn dây nối đất lại quyết định độ an toàn, độ tin cậy và hiệu suất tiếng ồn?

Tóm tắt

A dây nối đấtrất dễ bị bỏ qua cho đến khi có sự cố xảy ra: thiết bị đặt lại không mong muốn, nhiễu làm hỏng tín hiệu, vỏ bị nhiễu, kiểm tra không thành công hoặc (trường hợp xấu nhất) nguy cơ sốc và hỏa hoạn. Hướng dẫn này giải thích cách hoạt động thực sự của dây nối đất trong hệ thống thực, nguyên nhân thường gây ra sự cố nối đất và cách chọn dây nối đất phù hợp với các hạn chế về điện, cơ khí và môi trường của bạn. Trong quá trình thực hiện, bạn sẽ nhận được danh sách kiểm tra thực tế, bảng so sánh các dây dẫn nối đất phổ biến và các mẹo lắp đặt đã được chứng minh tại hiện trường. Nếu bạn đang đánh giá các sản phẩm nối đất dạng bện hoặc xây dựng chiến lược nối đất cho máy, bảng điều khiển, phương tiện hoặc vỏ bọc, bạn sẽ bắt đầu với các bước tiếp theo rõ ràng. Đối với các nhà sản xuất và nhóm dự án,Công ty TNHH Điện tử Đông Quan Quandehỗ trợ lựa chọn và tùy chỉnh dây dẫn nối đất để thiết kế của bạn hoạt động nhất quán từ nguyên mẫu đến sản xuất.

Mục lục

• phác thảo
• Dây nối đất thực sự có tác dụng gì
• Vấn đề cơ bản về điểm đau của khách hàng Tạo ra
• Cách chọn dây nối đất phù hợp
• Các loại dây dẫn nối đất phổ biến và thời điểm sử dụng chúng
• Những cân nhắc về kích thước giúp ngăn ngừa những thất bại bất ngờ
• Thực hành lắp đặt tạo ra hoặc phá vỡ nối đất
• Những sai lầm thường gặp và cách tránh chúng
• Cách xác minh chất lượng nối đất tại hiện trường
• Câu hỏi thường gặp
• Các bước tiếp theo

phác thảo

1. Mục đích của dây nối đất đảm bảo an toàn và toàn vẹn tín hiệu
2. Các dấu hiệu nối đất kém và nguyên nhân xảy ra
3. Khung lựa chọn bao gồm tải điện, hành vi tần số và môi trường
4. So sánh dây bện, dây bện và thanh cái
5. Chi tiết lắp đặt làm giảm lực cản và ngăn ngừa lỏng lẻo
6. Phương pháp xác minh và kiểm tra chấp nhận thực tế
7. Câu hỏi thường gặp và hướng dẫn tìm nguồn cung ứng

Dây nối đất thực sự có tác dụng gì

Cụm từ “dây nối đất” được sử dụng cho nhiều công việc và việc trộn lẫn chúng khiến nhiều dự án gặp rắc rối. Trong hầu hết các ứng dụng, dây nối đất hỗ trợ một hoặc nhiều chức năng sau:

• Đường dẫn lỗi an toàn: Nếu dây dẫn mang điện tiếp xúc với vỏ kim loại, đường nối đất sẽ giúp mang dòng điện sự cố để các thiết bị bảo vệ có thể ngắt nhanh.
• Liên kết đẳng thế: Việc kết nối các bộ phận kim loại để chúng có điện thế gần như nhau giúp giảm điện áp tiếp xúc và giảm thiểu rủi ro phóng hồ quang.
• Kiểm soát tiếng ồn và độ ổn định tham chiếu: Kết nối mặt đất tốt có thể giảm nhiễu điện từ bằng cách cung cấp đường dẫn trở về có kiểm soát và giảm trở kháng ở các tần số phù hợp.
• Chuyển hướng sét và đột biến: Trong một số hệ thống, dây dẫn nối đất giúp định tuyến các quá độ năng lượng cao một cách an toàn (thường là một phần của chiến lược liên kết và tăng đột biến rộng hơn).

Chú ý từtrở kháng, không chỉ kháng cự. Nhiều vấn đề về nối đất xuất hiện ở tần số cao hơn trong đó dây dẫn trông “ổn” trên đồng hồ cơ bản vẫn hoạt động kém do độ tự cảm, chiều dài và hình học kết nối. Đó là lý do tại sao hình dạng vật lý của dây dẫn nối đất có thể quan trọng bằng diện tích mặt cắt của nó.

Vấn đề cơ bản về điểm đau của khách hàng Tạo ra

Nếu bạn đã từng có một hệ thống vượt qua bài kiểm tra trên băng ghế dự bị nhưng lại thất bại trong nhà máy, xe cộ hoặc lắp đặt ngoài trời thì việc nối đất thường là một phần của câu chuyện. Dưới đây là những điểm khó chịu phổ biến nhất của khách hàng mà chúng tôi thấy trên các hệ thống công nghiệp và điện tử:

• Đặt lại ngẫu nhiên và lỗi không giải thích được: Các kết nối nối đất không liên tục có thể tạo ra sự thay đổi điện áp làm nhầm lẫn các thiết bị điện tử điều khiển.
• EMI sẽ không biến mất: Tấm chắn và bộ lọc không thể bù đắp hoàn toàn cho đường dẫn trở lại kém hoặc liên kết trở kháng cao giữa các vỏ.
• Kiểm tra không thành công hoặc chậm trễ tuân thủ: Liên kết không đầy đủ, các đầu nối không chính xác hoặc tài liệu kém có thể dẫn đến việc phải làm lại và trượt tiến độ.
• Quá nóng tại các điểm kết nối: Sự cố tiếp xúc “nhỏ” trở thành điểm nóng trong điều kiện dòng điện sự cố hoặc tình trạng đột biến lặp đi lặp lại.
• Ăn mòn và lỏng lẻo: Môi trường ngoài trời, biển, ẩm ướt hoặc hóa chất có thể làm suy giảm kết nối nhanh hơn mong đợi của các nhóm.
• Đau đầu về lắp ráp: Dây quá cứng, quá ngắn hoặc dễ bị mỏi có thể khiến quá trình sản xuất không ổn định.

Tin tốt là hầu hết những điều này đều có thể phòng ngừa được. Điều quan trọng là coi việc nối đất như một vấn đề thiết kế cơ và điện chứ không phải là vấn đề cần suy nghĩ lại.

Cách chọn dây nối đất phù hợp

Quá trình lựa chọn đáng tin cậy bắt đầu từ những ràng buộc thực sự của bạn chứ không chỉ là mô tả danh mục. Sử dụng khung này:

1) Xác định công việc nối đất

• Đó chủ yếu là liên kết an toàn, kiểm soát tiếng ồn, xử lý đột biến hay kết hợp?
• Đó có phải là liên kết giữa các vỏ, liên kết cửa, liên kết bảng điều khiển hoặc đầu cuối tấm chắn cáp?

2) Lập bản đồ nhu cầu điện

• Lỗi kỳ vọng hiện tại: Hoạt động của thiết bị bảo vệ phụ thuộc vào đường dẫn có trở kháng thấp.
• Hành vi tần số: Đối với tiếng ồn và EMI, dây dẫn ngắn hơn và rộng hơn thường hoạt động tốt hơn dây dẫn dài hơn, hẹp hơn.
• Chu kỳ nhiệm vụ: Sự đột biến không thường xuyên khác với việc chia sẻ dòng điện liên tục.

3) Phù hợp với thực tế cơ học

• Nó có bị uốn cong (cửa, bản lề, độ rung, robot) không? Nếu có, dây dẫn nối đất linh hoạt là rất quan trọng.
• Không gian có chật hẹp không? Có yêu cầu về bán kính uốn cong lặp đi lặp lại không?
• Người lắp đặt có quyền truy cập nhất quán vào các chốt mô-men xoắn đúng cách không?

4) Xem xét môi trường

• Độ ẩm, phun muối, hóa chất, nhiệt độ cao, tiếp xúc với tia cực tím hoặc ô nhiễm dầu có thể thay đổi lựa chọn vật liệu.
• Nếu có khả năng bị ăn mòn thì việc xử lý bề mặt và phần cứng kết nối cũng quan trọng như vật liệu dẫn điện.

5) Quyết định chiến lược chấm dứt sớm

• Mỗi đầu nối vòng, vấu, mấu hàn, kết nối đinh tán hoặc liên kết kiểu kẹp đều yêu cầu các cấu trúc dây dẫn khác nhau.
• Sự nhất quán trong việc chấm dứt tương đương với sự nhất quán trong hiệu suất.

Nếu bạn muốn ít bất ngờ hơn trong quá trình sản xuất, hãy khóa các quyết định này trước khi hoàn thiện bản vẽ khai thác. Công ty TNHH Điện tử Đông Quan Quande thường hỗ trợ các nhóm bằng cách xác nhận sự phù hợp, tính linh hoạt và khả năng tương thích đầu cuối trước khi sản xuất hàng loạt.

Các loại dây dẫn nối đất phổ biến và thời điểm sử dụng chúng

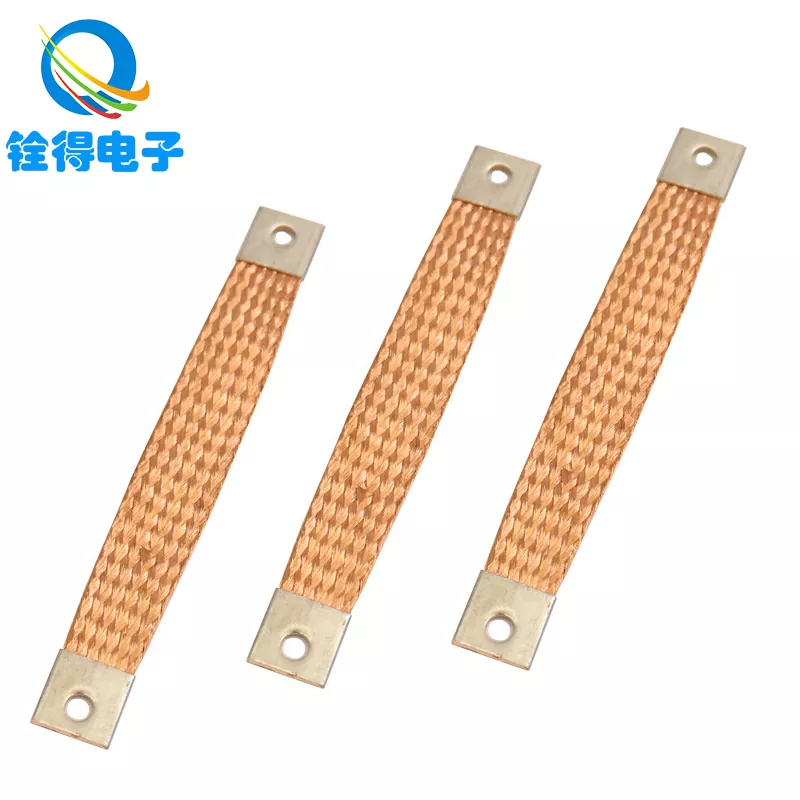

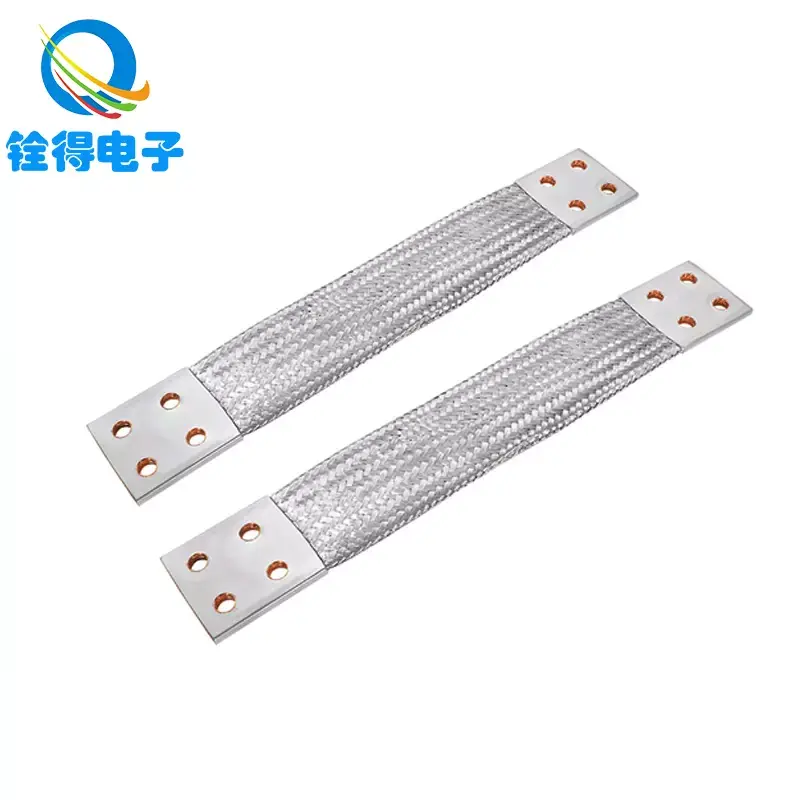

Đối với nhiều tủ công nghiệp, sự lựa chọn “tốt nhất” là sự kết hợp: thanh liên kết trong bảng điều khiển, dây đai bện ngắn cho cửa và các bộ phận chuyển động, dây dẫn bện có đầu cuối tốt cho các kết nối cố định.

Những cân nhắc về kích thước giúp ngăn ngừa những thất bại bất ngờ

Định cỡ không chỉ là “càng lớn càng tốt”. Quá khổ có thể tạo ra độ cứng, vấn đề lắp ráp và mệt mỏi. Giảm kích thước có thể quá nóng, không xóa được thiết bị bảo vệ hoặc tạo ra các tham chiếu không ổn định. Hãy ghi nhớ những nguyên tắc sau:

• Nhịp ngắn hơn dày hơncho nhiều vấn đề liên quan đến tiếng ồn. Việc giảm chiều dài thường cải thiện hiệu suất hơn là tăng tiết diện.
• Rộng hơn có thể đánh trònở tần số cao hơn. Dây đai bện phẳng có thể giảm trở kháng khi lắp đặt đúng cách.
• Vấn đề khu vực kết nối. Một dây dẫn dày trên một miếng tiếp xúc nhỏ vẫn có thể hoạt động kém.
• Sự kiện nhiệt và sự cố là khác nhau. Một dây dẫn có thể tồn tại sau một xung sự cố ngắn nhưng lại bị hỏng khi bị đột biến lặp đi lặp lại hoặc bị nóng lên ở mối nối không tốt.

Nếu thiết kế của bạn phải đáp ứng một quy tắc điện hoặc tiêu chuẩn ngành cụ thể, hãy sử dụng phương pháp định cỡ của tiêu chuẩn đó làm cơ sở, sau đó đặt các yêu cầu về cơ học và môi trường lên trên. Khi nghi ngờ, hãy coi việc kết nối và lắp đặt như các hạng mục thiết kế hạng nhất chứ không phải “chi tiết về trình cài đặt”.

Thực hành lắp đặt tạo ra hoặc phá vỡ nối đất

Hầu hết các lỗi nối đất xảy ra ở các giao diện. Dây dẫn hiếm khi có vấn đề; kết nối thường là như vậy. Những thực hành này cải thiện đáng kể kết quả:

Sử dụng tiếp xúc kim loại với kim loại sạch ở nơi cần liên kết

• Loại bỏ sơn, anodizing hoặc lớp phủ tại điểm liên kết trừ khi phần cứng được thiết kế để xuyên qua lớp phủ một cách đáng tin cậy.
• Sử dụng vòng đệm hoặc phần cứng liên kết thích hợp để duy trì áp suất tiếp xúc theo thời gian.

Kiểm soát nới lỏng dưới sự rung động

• Sử dụng các phương pháp khóa tương thích với phần cứng và môi trường của bạn.
• Áp dụng mô-men xoắn nhất quán và ghi lại nó cho sản xuất.

Giảm thiểu độ dài và tránh vòng lặp

• Định tuyến dây dẫn mặt đất càng ngắn và trực tiếp càng tốt.
• Tránh các vòng lặp lớn có thể gây nhiễu như ăng-ten.

Thiết kế để chuyển động thay vì hy vọng nó sẽ không chuyển động

• Đối với cửa, bản lề và các bộ phận rung, dây nối đất bện với khả năng giảm sức căng thích hợp thường bền hơn dây cứng.
• Tôn trọng bán kính uốn cong và đảm bảo dây đeo hoặc dây điện không phải là điểm dừng cơ học.

Tiêu chuẩn hóa việc chấm dứt

• Chọn một kiểu chấm dứt và áp dụng nó một cách nhất quán trên các bản dựng.
• Chất lượng uốn, độ vừa vặn của vấu và việc chuẩn bị bề mặt tiếp xúc phải được kiểm soát trong quá trình.

Những sai lầm thường gặp và cách tránh chúng

• Sử dụng bím tóc dài để làm khiênlàm suy yếu hiệu suất tần số cao. Giữ các liên kết tấm chắn ngắn và xem xét các phương pháp kẹp khi thích hợp.
• Dựa vào sự tiếp xúc của khung xe thông qua lớp sơn. Nếu bạn không thể đảm bảo sự tiếp xúc với kim loại thì đừng cho rằng nó tồn tại.
• Trộn kim loại mà không có kế hoạch. Các kim loại khác nhau cộng với độ ẩm có thể tăng tốc độ ăn mòn và tăng sức đề kháng.
• Bỏ qua liên kết cửa. Một tấm nền tuyệt vời sẽ không giúp ích gì nếu cánh cửa trở thành một tấm nổi ồn ào.
• Làm dây dẫn cứng quá mức. Rung mỏi là có thật; chọn một dây dẫn được thiết kế để chuyển động.
• Chỉ kiểm tra bằng tiếng bíp liên tục cơ bản. Tính liên tục không bằng một liên kết mạnh mẽ, có trở kháng thấp trong điều kiện thực tế.

Cách xác minh chất lượng nối đất tại hiện trường

Việc xác minh phải phù hợp với rủi ro. Để liên kết đơn giản, việc kiểm tra điện trở thấp có thể hữu ích. Đối với các hệ thống nhạy cảm, bạn có thể cần các phương pháp bổ sung. Các lựa chọn thực tế bao gồm:

• Kiểm tra trực quan: Xác nhận việc loại bỏ lớp phủ, loại phần cứng và dây dẫn không bị căng.
• Đo điện trở thấp: Đo qua mối liên kết bằng một dụng cụ phù hợp với công việc có điện trở thấp, không chỉ là đồng hồ vạn năng cơ bản.
• Kiểm tra lắc lư: Cẩn thận di chuyển cửa hoặc dây điện trong khi theo dõi hành vi không liên tục.
• Kiểm tra nhiệt dưới tải: Điểm nóng thường bộc lộ các khớp nối có điện trở cao.
• Xác nhận triệu chứng tiếng ồn: Nếu nối đất nhằm giảm nhiễu, hãy xác nhận bằng các phép đo trước và sau phù hợp với điều kiện hoạt động thực tế của bạn.

Nếu hệ thống của bạn quan trọng về mặt an toàn, hãy tuân theo các quy tắc điện hiện hành và quy trình kiểm tra của tổ chức. Bài viết này cung cấp hướng dẫn kỹ thuật chung, nhưng tiêu chí chấp nhận cuối cùng phải phù hợp với ngành và nghĩa vụ tuân thủ của bạn.

Câu hỏi thường gặp

• Dây nối đất có giống dây trung tính không?
  Không. Trong nhiều hệ thống, dây trung tính mang dòng điện trở về trong quá trình hoạt động bình thường, trong khi dây dẫn nối đất được thiết kế để liên kết an toàn và điều kiện lỗi. Chúng phục vụ các vai trò khác nhau và được xử lý khác nhau trong thiết kế và lắp đặt.
• Khi nào tôi nên sử dụng dây nối đất bện thay vì dây thông thường?
  Dây đai bện thường được ưa chuộng để liên kết các bộ phận chuyển động, môi trường rung động hoặc các kết nối ngắn, rộng, trở kháng thấp hỗ trợ kiểm soát tiếng ồn. Chúng cũng có thể làm cho liên kết cửa và liên kết vỏ bọc trở nên đáng tin cậy hơn khi không thể tránh khỏi sự uốn cong.
• Dây nối đất dày hơn có luôn giảm nhiễu không?
  Không phải lúc nào cũng vậy. Việc giảm độ dài, cải thiện diện tích kết nối và sử dụng hình học giúp giảm trở kháng có thể quan trọng hơn việc chỉ đơn giản là tăng tiết diện—đặc biệt đối với nhiễu tần số cao hơn.
• Tại sao hệ thống của tôi vẫn có tiếng ồn mặc dù mọi thứ đều hiển thị liên tục?
  Sự liên tục chỉ chứng tỏ có một con đường dẫn điện nào đó. Các vấn đề về tiếng ồn thường liên quan đến trở kháng ở tần số hoạt động, hình học liên kết kém, bím tóc dài hoặc các đầu cuối tấm chắn không nhất quán.
• Điều gì khiến kết nối mặt đất bị hỏng theo thời gian?
  Các nguyên nhân phổ biến bao gồm rung lắc, ăn mòn, chuẩn bị bề mặt kém, giảm lực căng không đủ và chất lượng uốn hoặc vấu không nhất quán. Tiếp xúc với môi trường có thể đẩy nhanh tất cả những điều này.
• Làm cách nào để nối đất phù hợp hơn trong sản xuất?
  Tiêu chuẩn hóa phần cứng và các đầu cuối, xác định thông số mô-men xoắn, chuẩn bị bề mặt điều khiển và chọn dây dẫn phù hợp với quy trình lắp ráp. Tính nhất quán liên quan nhiều đến việc kiểm soát quá trình cũng như việc lựa chọn dây dẫn.
• Tôi có thể tùy chỉnh dây dẫn nối đất cho vỏ bọc hoặc dây điện của mình không?
  Đúng. Nhiều nhà sản xuất cung cấp độ dài tùy chỉnh, cấu trúc bện và các tùy chọn kết thúc. Nếu bạn có không gian chật hẹp, hạn chế về di chuyển hoặc ăn mòn, việc tùy chỉnh thường giúp giảm việc làm lại và cải thiện độ tin cậy.

Các bước tiếp theo

Nếu bạn đang xử lý hiện tượng EMI không giải thích được, hoạt động không nhất quán của thiết bị, các vấn đề về liên kết cửa hoặc các điểm tiếp đất bị ăn mòn hoặc lỏng lẻo, đừng coi dây nối đất như một phụ kiện. Hãy coi nó như một bộ phận được thiết kế với các yêu cầu về điện, cơ khí và môi trường.

Nếu bạn muốn được trợ giúp chọn kiểu dây dẫn nối đất, xác định các tùy chọn đầu cuối hoặc phù hợp với các ràng buộc về tính linh hoạt và lắp đặt, Dongguan Quande Electronics Co.,Ltd. có thể hỗ trợ nhu cầu đánh giá và sản xuất của bạn. Chia sẻ chi tiết và bản vẽ ứng dụng của bạn, đồng thời chúng tôi sẽ đề xuất giải pháp nối đất thực tế mà bạn có thể xây dựng nhiều lần và tự tin—liên hệ với chúng tôiđể bắt đầu.
